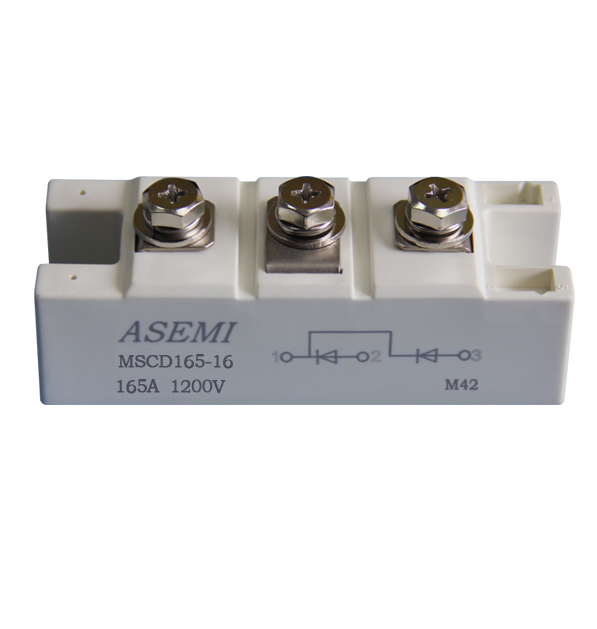

型 号MSCD165-16
品 牌ASEMI
封 装MDC
特 性大功率
| 正向电流 （lo） |
反向耐压 VRRM |
芯片材质 Chip Material |
芯片个数 Chip Number |
漏电流 （lr） |
操作温度 Temperature |
|---|---|---|---|---|---|
| 165A | 800V~1800V | GPP硅芯片 | 2 | ≤10ua | -40℃~170℃ |
| 正向电压 （VF） |
浪涌电流 IFSM |
芯片尺寸 Chip Size |
引线数量 Lead Number |
恢复时间 （Trr） |
包装方式 Package |
| 1.1V | 2500A | 2 | >500ns | 20PCS/盒 200PCS/箱 |
●采用玻封GPP工艺芯片，密封性可靠性好，防止电性出现衰降情况
●采用镭射激光打标，不易褪色防止翻新；环氧塑脂塑封稳定性好
●采用无氧铜框架引脚，镀亮锡防止氧化不上锡、内阻小导电性好
●采用5层大瓦楞牛皮纸箱，4道禁锢带保护，耐压耐磨可重复利用
●内盒采用防潮塑膜保护，方便仓库长期存贮，上机易上锡易焊接
推荐产品/ Recommended products
-
PL51WT020-S16/B24，ADC型/低功耗高性能2.4G RF收发SOC芯片，银行级安全加密MCU，PL51WT020
-
MBR10100FCT,MBR1060FCT/1045FCT/1040FCT，ASEMI肖特基二极管，品质高标准高压肖特基二极管
-
KBL406，ASEMI整流桥，内置4颗84MIL，适配高端电源、电脑适配器等高品质产品 KBL406
-
QL5010，ASEMI整流桥，适配机电电气设备，工业电磁灶，焊机，变频器等设备用大功率整流桥QL5010，参数一致 均流性高
-
MBR60100PT,MBR6060PT,MBR6045PT，ASEMI肖特基二极管，大电流肖特基适配变频器、充电箱等大功率设备
视频解说/ VIDEO
产品参数详解/ PRODUCT PARAMETERS
视频内容详解:
ASEMI品牌MSCD系列产品MSCD165-16,MSCD165-12,MSCD200-16,MSCD200-12，全国服务热线：400-9929-667，波峰GPP芯片，欢迎咨询 取样测试。
视频内容详解:
ASEMI品牌MSCD系列产品MSCD165-16,MSCD165-12,MSCD200-16,MSCD200-12，全国服务热线：400-9929-667，波峰GPP芯片，欢迎咨询 取样测试。
产品细节/ DETAIL
采用玻封GPP工艺芯片，密封性可靠性好，防电性衰降
镭射激光打标，不易褪色；环氧树脂塑封，绝缘稳定性好
框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化
独立小包装，防止物料积压碰撞刮花，产品信息标注明确
5层大瓦楞牛皮纸箱，4道紧固带保护，耐压耐磨可重复利用
3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接
产品详解/ DESVRIPTION

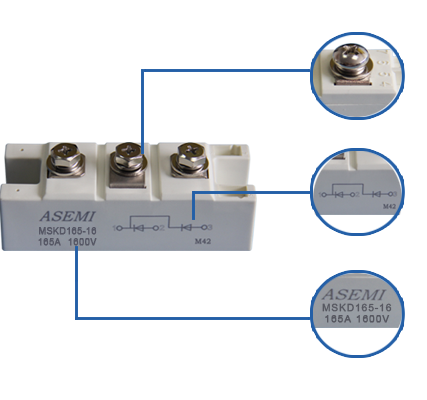

激光印字 / GREEN LASER PRINTER
●镭射激光打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题
●生产效率高，订单交期快，解决货期长，生产低效率问题
外壳封装 / ADVANCED PLASTIC PACKAGING
●采用环氧树脂材料一次性注塑成型，边角无毛刺
●环氧树脂阻燃性能好，强度高，耐高温，外力冲击不易裂
引脚 / OXYGEN-FREE COPPER PINS
●采用无氧铜材料，镀亮锡，防止氧化，易上锡易焊接
●内阻小导电性好，承受大电流冲击发热小
●”ASEMI“品牌LOGO
●A = advanced（先进的）
●SEMI = semiconductor （半导体）

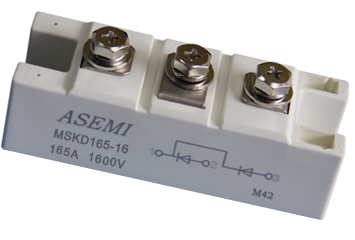

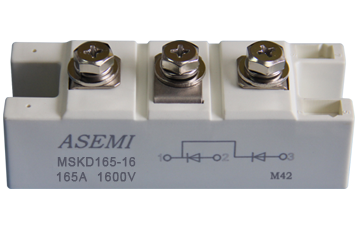

●【图为本产品的外观体积】

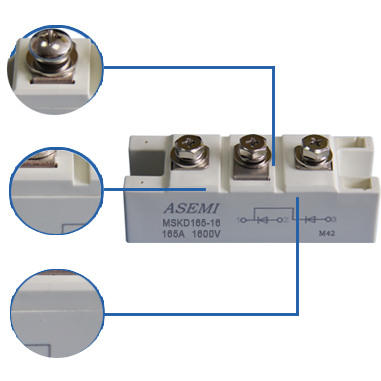

●【螺丝引脚 禁锢性好 安装方便丝】
●【防滑垫片，缓冲硬力冲击】
型号解析 / Model analysis
【MSCD165-16】代表本产品的完整型号
●【MSCD】表示本品为串联单臂整流模块
●【165】代表其正向电流为165A
●【16】代表其反向耐压为1600V
产品尺寸/ SIZE
本体长度 ：
94.0mm本体高度 ：
30.0mm螺丝脚间距 ：
23.0mm定位孔间距 ：
80.0mm
本体宽度：
34.0mm定位孔直径：
6.50mm螺丝规格：
M6台湾工艺/ PROCESS
产品
持续稳定
产品持续稳定
采用GPP波峰芯片，产品持续稳定
产品
数量准确
产品数量准确
严格的外检包装程序，产品数量准确，包装无破损
注塑
一步成型
注塑一步成型
自动化设备支持注塑一步成型
经过
6道质检
经过6道质检
检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性
完善
人际交互
完善人际交互
分筋，切割，分离，完善的人际交互流程

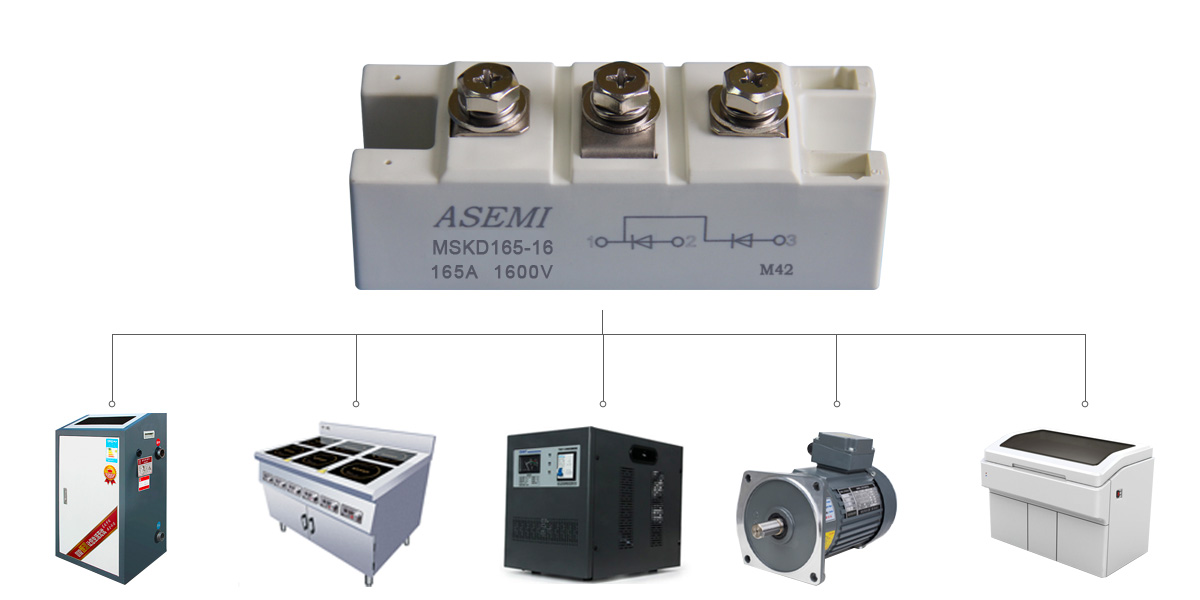

应用领域/ APPLICATION
正向电流
165A反向耐压
800V~1800V浪涌电流
2500A漏电流
≤10ua操作温度
-40℃~170℃
合作伙伴/ PARTNER
联系我们/ CONTACT US
台湾ASEMI品牌MSCD165-16,MSCD165-12,MSCD200-16,MSCD200-12, ASEMI单臂串联整流模块
MSCD165-16参数规格为： 电流:165A 电压：800V~1800V；盒装：20Pcs/盒
应用于工业中大部分的单相交流用电设备，马达，电焊机，发电机，变频器，通用电磁炉
工业电源控 制柜，数控车床，通讯等大型机电设备。本产品原装 稳定性和可靠性好
