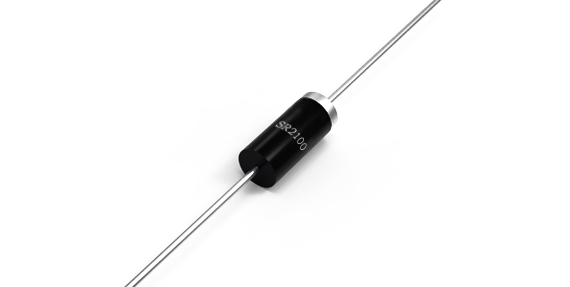

SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装
  • 型 号SR2100

    品 牌ASEMI

    封 装DO-15

    特 性小电流、肖特基管

  • 正向电流
    (lo)
    反向耐压
    VRRM
    芯片材质
    Chip Material
    芯片个数
    Chip Number
    漏电流
    (lr)
    操作温度
    Temperature
    2A 20V~200V GPP 硅芯片 1 5uA -40~+150℃
    正向电压
    (VF)
    浪涌电流
    IFSM
    芯片尺寸
    Chip Size
    引线数量
    Lead Number
    恢复时间
    (Trr)
    包装方式
    Package
    0.55V~0.95v 60A 45mil 2 5ns 3000/盒

    采用玻封GPP工艺芯片,密封性可靠性好,防止电性出现衰降情况

    采用丝印打标,不易褪色防止翻新;环氧塑脂塑封稳定性好

    采用无氧铜框架引脚,镀亮锡防止氧化不上锡、内阻小导电性好

    采用5层大瓦楞牛皮纸箱,4道禁锢带保护,耐压耐磨可重复利用

    内盒采用防潮塑膜保护,方便仓库长期存贮,上机易上锡易焊接

    采购热线:

    400-9929-667

    视频解说/ VIDEO

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

    ASEMI品牌MB6S,系列产品MDB06S、B6S,环保进口芯片,出口品质,供应MB6F,全国服务热线:400-9929-667,本产品采用玻峰GPP芯片,参数离散性一致,品质高稳定性和可靠性。欢迎咨询 取样测试。

    视频内容详解:

    ASEMI品牌MB6S,系列产品MDB06S、B6S,环保进口芯片,出口品质,供应MB6F,全国服务热线:400-9929-667,本产品采用玻峰GPP芯片,参数离散性一致,品质高稳定性和可靠性。欢迎咨询 取样测试。

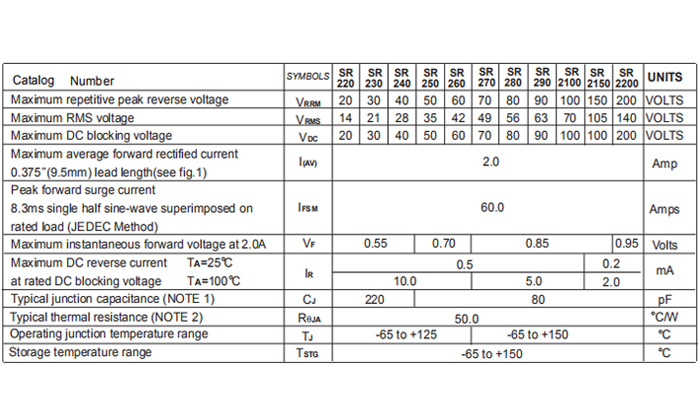

    SR2100-规格书

    产品细节/ DETAIL

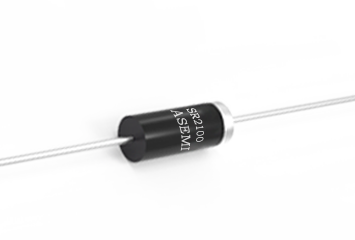

    SR2100小图-1

    采用玻封GPP工艺芯片,密封性可靠性好,防电性衰降

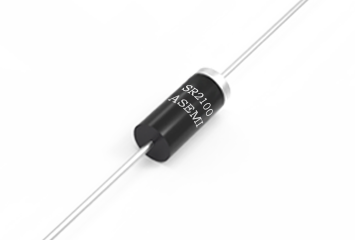

    SR2100小图-2

    打标,不易褪色;环氧树脂塑封,绝缘稳定性好

    1N5399小图-3

    框架引脚采用无氧铜材料,内阻小导电性好,镀锡防氧化

    ASEMI DO 6小图 11

    独立小包装,防止物料积压碰撞刮花,产品信息标注明确

    2W10

    5层大瓦楞牛皮纸箱,4道紧固带保护,耐压耐磨可重复利用

    ASEMI DO 6小图 10

    3层小瓦楞内盒+防潮塑膜保护,方便存贮,上机易上锡焊接

    产品详解/ DESVRIPTION

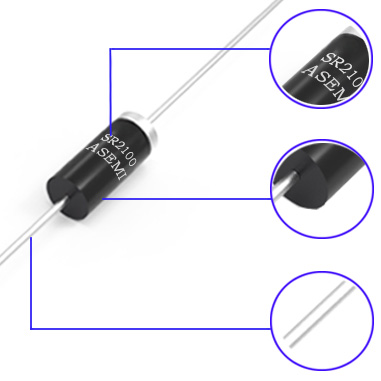

    SR2100 详解-1

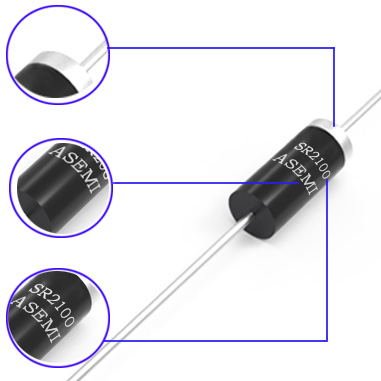

    SR2100 详解-2
    印字 / GREEN PRINTER

    ●打标,不易退色,解决易掉色困扰,防止翻新与冒牌问题

    ●生产效率高,订单交期快,解决货期长,生产低效率问题

    外壳封装 / ADVANCED PLASTIC PACKAGING

    ●采用环氧树脂材料一次性注塑成型,边角无毛刺

    ●环氧树脂阻燃性能好,强度高,耐高温,外力冲击不易裂

    引脚 /  OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料,镀亮锡,防止氧化,易上锡易焊接

    ●内阻小导电性好,承受大电流冲击发热小

    ●ASEMI 品牌LOGO

    ●A = advanced(先进的)

    ●SEMI = semiconductor (半导体)

    ●【无色环端代表电流从正极输入】

    ●【有色环端代表电流从负极流出】

    ●【极性符合标识】


    型号解析/Model analysis

    ●【SR2100】代表本产品的完整型号

    ●【    】本品默认封装方式DO-15

    ●【 2  】代表其正向电流为2A

    ●【 100】代表其反向耐压为100V

    ●【 SR  】代表其肖特基二极管

    产品尺寸/ SIZE

    1N5399 尺寸图-1
  • 总长度 :

    58.4mm
  • 宽度 :

    3.6mm
  • 脚长度 :

    25.4mm
  • 本体长度 :

    7.6mm
  • 1N5399 尺寸图-2
  • 本体厚度:

    3.6mm
  • 引脚直径:

    0.90mm
  • 引脚厚度:

    0.90mm

  • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用GPP玻封芯片,产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序,产品数量准确,包装无破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测,△V控制在80V以内,提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋,切割,分离,完善的人际交互流程

    产品PK/ PRODUCT PK

    ASEMI DO PK 10 ASEMI DO PK 11

    ASEMI采用45MIL; 玻封GPP芯片,参数一致性好,输出稳定

    某些采用40MIL; 长时间工作发热严重,容易炸机等品质不良

    SR2100 PK-1 SR2100 PK-2

    ASEMI采用丝印打标方式,耐洗板水的腐蚀,丝印不易掉色

    普通油墨丝印容易掉字,污染电路板,存在恶意翻新,贴牌等不良隐患

    SR2100 PK-3 1N5399 PK-4

    ASEMI采用无氧铜材料,导电性好,镀锡层,保存简单,防氧化易焊接

    用普通铜框架材料或铁质引脚,易造成引脚氧化,不上机虚焊脱焊,阻抗大

    精密设备Z-5 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁专用设备,同时检测18项关键电性数据

    普通生产设备精度低,电性参数检测不严格,质量参差不齐一致性差

    应用领域/ APPLICATION

    SR2100 应用领域
  • 正向电流

    2A
  • 反向耐压

    20V~200V
  • 浪涌电流

    60A
  • 漏电流

    5uA
  • 操作温度

    -40~+150℃
  • 合作伙伴/ PARTNER

    联系我们/ CONTACT US

    台湾ASEMI品牌SR2100/SR2200/SR2150/SR280/SR260/SR240 ASEMI肖特基二极管 DO15封装

    SR2100轴向插件整流二极管-ASEMI品牌系列产品,产品定位服务中高端质量需求

    本品广泛适用于各领域电器电源产品:开关电源、充电器、电源适配器、LED灯驱动器、仪器仪表、家用电器、厨房电器、生活小电器等

    充电桩充电柜、医疗设备、电机机电设备、焊机矿机设备、电气自动化设备等相关控制板产品。全新原装台系质量,稳定性与可靠性好

    欢迎咨询 取样测试
