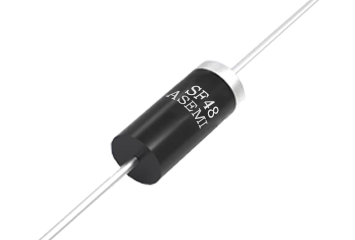

SF48/SF47/SF46/SF45/SF44 ASEMI超快恢复二极管
  • 型 号SF48

    品 牌ASEMI

    封 装DO-27

    特 性小电流、直插

  • 正向电流
    (lo)
    反向耐压
    VRRM
    芯片材质
    Chip Material
    芯片个数
    Chip Number
    漏电流
    (lr)
    操作温度
    Temperature
    4A 50V~600V GPP 硅芯片 1 5uA -40~+150℃
    正向电压
    (VF)
    浪涌电流
    IFSM
    芯片尺寸
    Chip Size
    引线数量
    Lead Number
    恢复时间
    (Trr)
    包装方式
    Package
    1.3~1.7V 125A 102MIL 2 35ns 3000/编带;500/散装

    FS48超快恢复二极管 电性参数:电流4A , 耐压50V~600V

    丝印打标清晰,不褪色;环保黑胶材质-环氧塑脂,包封稳定性好,强度高

    FS48包装方式:1250/编带;500/散装。牛皮环保纸盒,防静电、易保存、可回收利用

    箱装数量为编带5000pcs/箱;散装4800pcs/箱,采用加厚牛皮纸玩楞纸箱,耐压耐磨抗冲击

    采购热线:

    400-9929-667

    视频解说/ VIDEO

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

    ASEMI品牌MB6S,系列产品MDB06S、B6S,环保进口芯片,出口品质,供应MB6F,全国服务热线:400-9929-667,波峰GPP芯片,环保,可靠稳定性高,产品离散性高度一致。 本产品原装正品,质量保证高稳定性和可靠性,欢迎咨询 取样测试。

    视频内容详解:

    ASEMI品牌MB6S,系列产品MDB06S、B6S,环保进口芯片,出口品质,供应MB6F,全国服务热线:400-9929-667,波峰GPP芯片,环保,可靠稳定性高,产品离散性高度一致。 本产品原装正品,质量保证高稳定性和可靠性,欢迎咨询 取样测试。

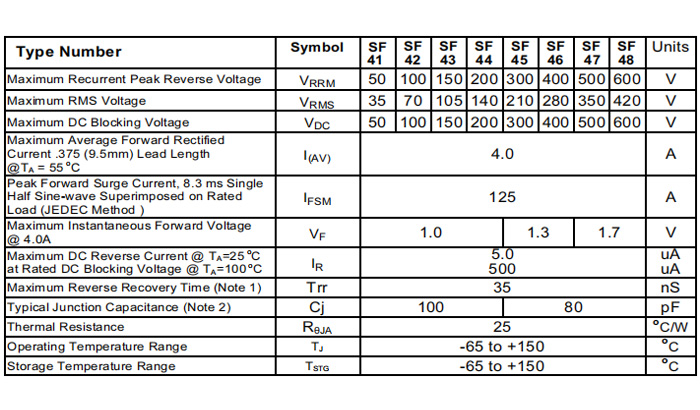

    SF48-规格书

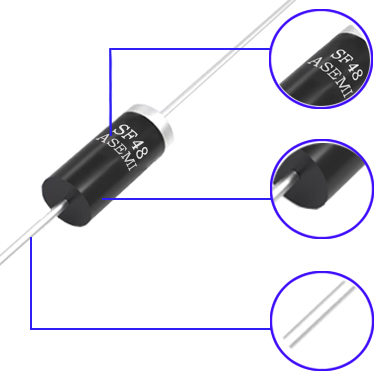

    产品细节/ DETAIL

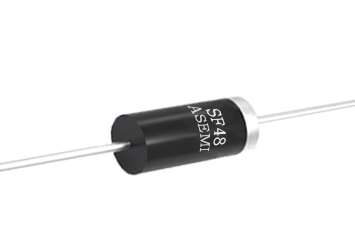

    SF48小图-1

    高效恢复二极管:FS48

    电性参数:4A   600V

    SF48小图-2

    丝印打标,不褪色,黑胶材质:

    环氧塑脂材料

    5A10小图-3

    引脚为无氧铜、抗弯曲、抗氧化、

    导电性好

    ASEMI DO 6小图 11

    编带1250pcs/盒,,环保防静电,牛皮

    环保纸盒

    2W10

    编带5000pcs/箱、散装4800pcs/箱

    箱体采用加厚牛皮纸瓦楞纸箱, 耐压耐磨抗冲击

    ASEMI DO 6小图 10

    盒装500pcs/盒, 环保纸盒,易保存,可回收利用


    产品详解/ DESVRIPTION

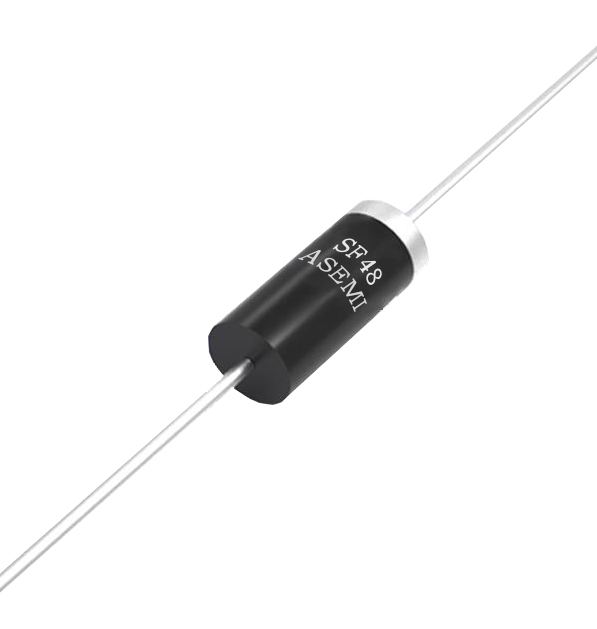

    SF48 详解1

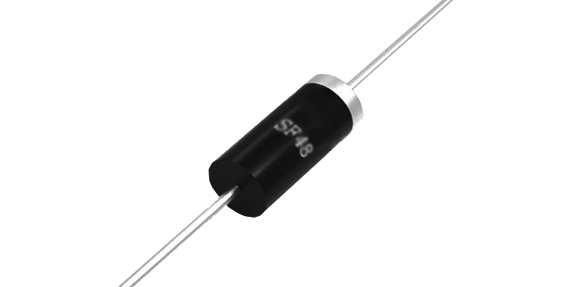

    SF48 详解2

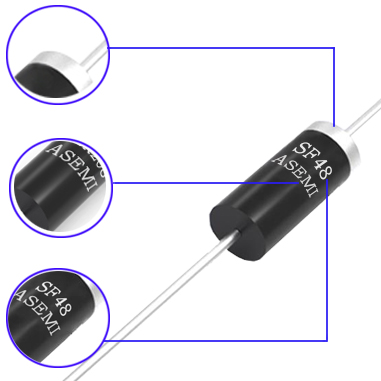

    环保印字 / GREEN LASER PRINTER

    ●丝印打标,不退色,解决易掉色问题

    ●生产效率高,订货货期短,解决货期长、低效率问题

    塑料外壳封装 / ADVANCED PLASTIC PACKAGING

    ●采用环氧树脂材料一次性烧注成型

    ●阻燃性能好,强度高,耐高温

    无氧铜引脚 / PURE OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料,导电性能佳

    ●引脚加厚设计,厚度达1.3mm,可持续长时间工作不发热

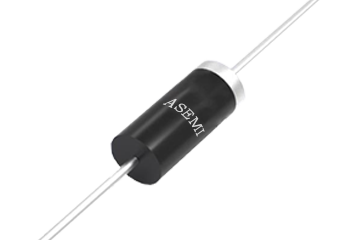

    ●台湾原装”ASEMI“品牌LOGO

    ●A = advanced(先进的)

    ●SEMI = semiconductor (半导体)

    ●【图中白线代表正极端】

    ●【安全试验和鉴定权威机构】

    ●【 安全检验产品良率标示 】

    无氧铜引脚 / PURE OXYGEN-FREE COPPER PINS

    ●【SF48】为本产品的完整型号

    ●【SF】表示该产品为高效恢复二极管

    ●【 4】代表其正向电流为4A

    ●【8】代表其反向耐压为600V

    ●【      】本品默认封装方式为DO-27

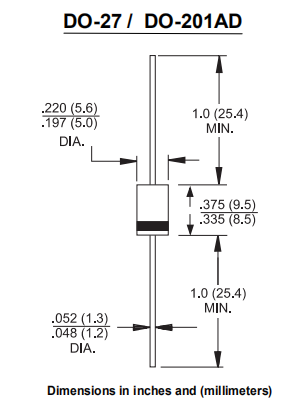

    产品尺寸/ SIZE

    1N5408尺寸图-1
  • 总长度 :

    68.3mm
  • 本体长度 :

    9.5mm
  • 脚长度 :

    25.4mm
  • 本体直径 :

    5.6mm
  • 1N5408 尺寸图-2
  • 封装方式:

    DO-27
  • 本体长度:

    9.5mm
  • 引脚直径:

    1.3mm

  • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用台湾GPP波峰芯片,产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序,保证产品数量准确,包装物破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测,△V控制在80V以内,提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋,切割,分离,完善的人际交互流程

    产品PK/ PRODUCT PK

    ASEMI DO PK 10 ASEMI DO PK 11

    ASEMI采用Mikron高抗冲击102mil芯片,参数一致性好,输出稳定高效

    某些品牌采用劣质95mil小芯片,长时间工作发热严重,容易炸机

    SF48 PK-1 SF48 PK-2

    ASEMI丝印打标,环保,不褪色,防止翻新

    普通丝印,易掉字污染电路板,存在恶意翻新问题

    ASEMI DO41 PK 2 ASEMI DO41 PK 5

    ASEMI采用高纯无氧铜框架与引脚,导电性好,加厚脚强度高

    普通铜框架引脚材料,易氧化,不上机,虚焊,强度低易折损

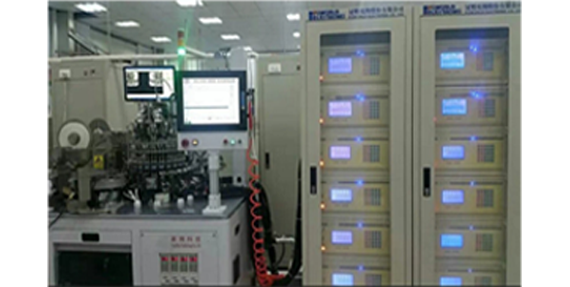

    精密设备Z-5 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁高精密专用设备,同时检测18项关键电性数据

    某些品牌普通测试设备,检测功能单一,且精度不高,导致参数一致性控制不准确

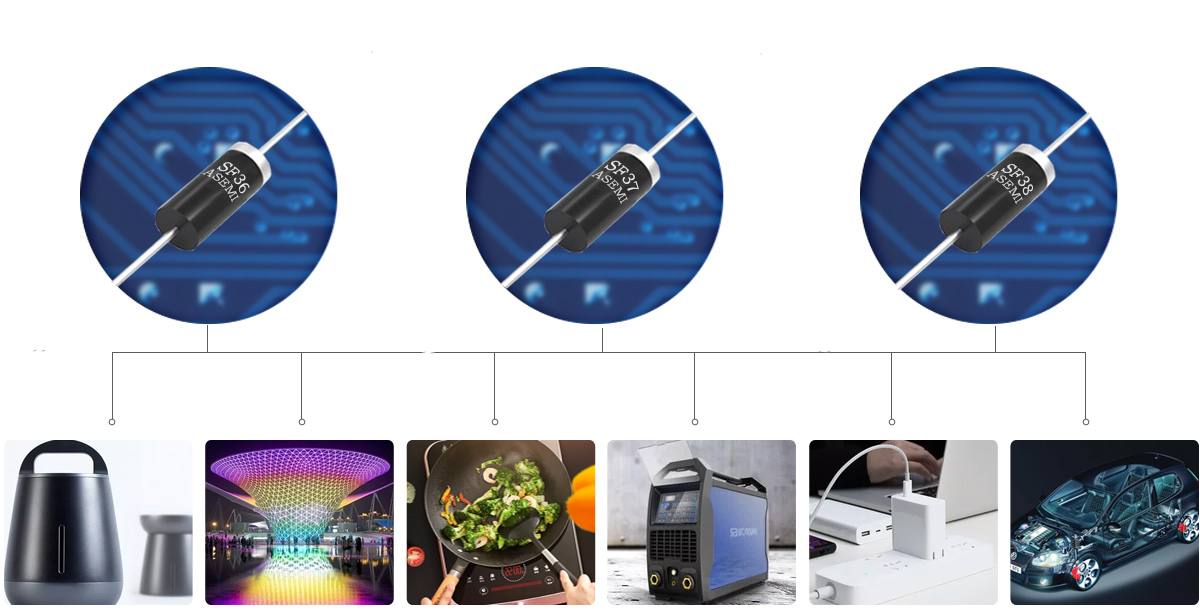

    应用领域/ APPLICATION

    SF38-应用领域
  • 正向电流

    4A
  • 反向耐压

    50V~600V
  • 浪涌电流

    125A
  • 漏电流

    5uA
  • 操作温度

    -40~+150℃
  • 公司资质/ COMPANY QUALIFICATION

    合作伙伴/ PARTNER

    联系我们/ CONTACT US

    台湾ASEMI品牌SF48/SF47/SF46/SF45/SF44 ASEMI超快恢复二极管

    FS48超快恢复二极管-ASEMI品牌系列产品,产品定位服务中高端质量需求

    本品广泛适用于各领域电器电源产品:开关电源、充电器、电源适配器、LED灯驱动器、仪器仪表、家用电器、厨房电器、生活小电器等

    充电桩充电柜、医疗设备、电机机电设备、焊机矿机设备、电气自动化设备等相关控制板产品。全新原装台系质量,稳定性与可靠性好

    欢迎咨询 取样测试
