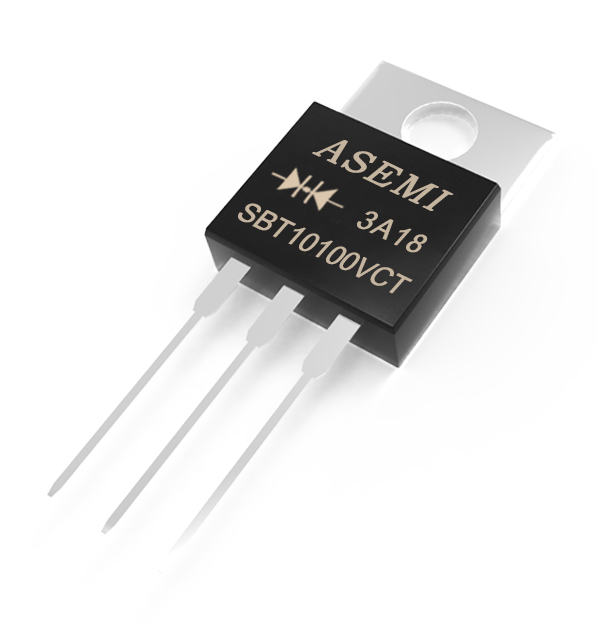

型 号SBT10100VCT
品 牌ASEMI
封 装TO-220AB
特 性超低压降 低功耗
| 正向电流 （lo） |
反向耐压 VRRM |
芯片材质 Chip Material |
芯片个数 Chip Number |
漏电流 （lr） |
操作温度 Temperature |
|---|---|---|---|---|---|
| 10A | 45V~200V | 金属&硅芯片 | 2 (双芯片) | 10ua | -40℃~170℃ |
| 正向电压 （VF） |
浪涌电流 IFSM |
芯片尺寸 Chip Size |
引线数量 Lead Number |
恢复时间 （Trr） |
包装方式 Package |
| 0.40V~0.66V | 150A | 58mil*2 | 3 | 5ns | 5000/箱 |
●低压降肖特基二极管SBT10100VCT 电性参数:10A; 45V~200v
●镭射激光打标，不褪色，黑胶材质：环氧塑脂材料 包封稳定性好
●引脚为无氧铜、抗弯曲、抗氧化、导电性好
●SBT10100VCT：5.0K/箱 箱体材质：牛皮纸 耐压耐磨抗冲击
●1K/盒,50PCS/管，环保防静电PE料管 牛皮环保纸盒 防静电、易保存，可回收利用
推荐产品/ Recommended products
-
PL51WT020-S16/B24，ADC型/低功耗高性能2.4G RF收发SOC芯片，银行级安全加密MCU，PL51WT020
-
MBR10100FCT,MBR1060FCT/1045FCT/1040FCT，ASEMI肖特基二极管，品质高标准高压肖特基二极管
-
KBL406，ASEMI整流桥，内置4颗84MIL超标准芯片重新定义行业标准，适配高端电源、电脑适配器等高品质产品 KBL406
-
QL5010，ASEMI整流桥，适配机电电气设备，工业电磁灶，焊机，变频器等设备用大功率整流桥QL5010，参数一致 均流性高
-
MBR60100PT,MBR6060PT,MBR6045PT，ASEMI肖特基二极管，大电流肖特基适配变频器、充电箱等大功率设备
视频解说/ VIDEO
产品参数详解/ PRODUCT PARAMETERS
视频内容详解:

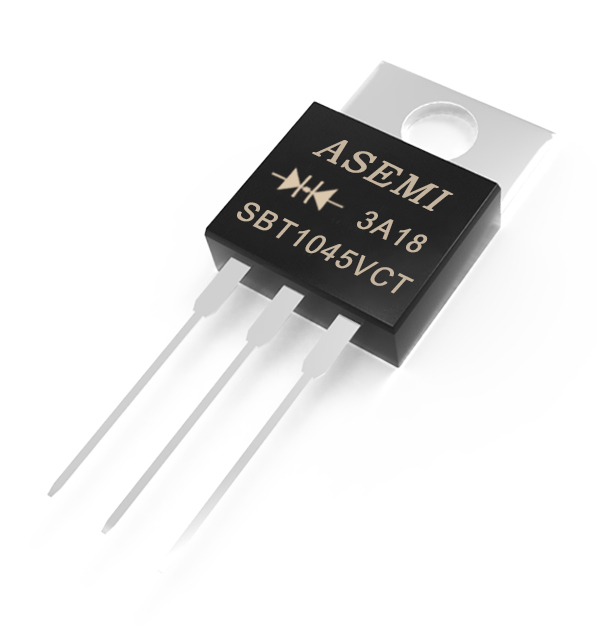

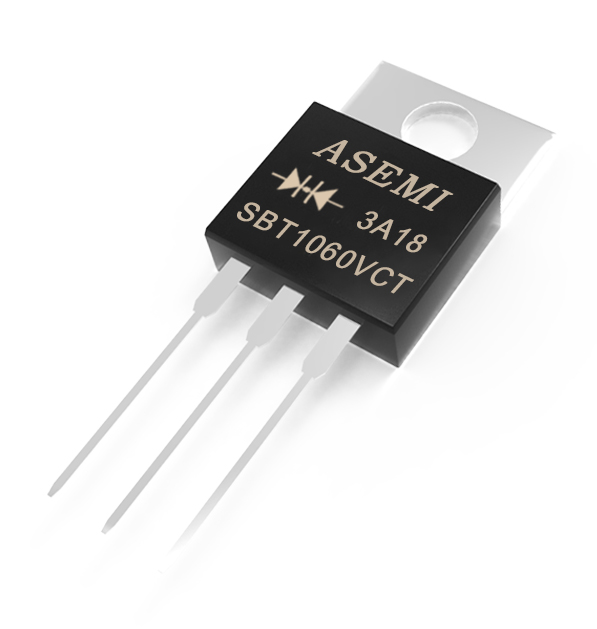

ASEMI品牌SBT1045VCT，系列产品SBT1045VCT、SBT1060VCT、SBT10100VCT。本产品采用Mikron大芯片，参数离散性一致，质量高稳定性和可靠性。 原装正品，无铅环保，进口芯片出口品质，欢迎咨询 取样测试。采购SBT1045VCT，全国服务热线：400-9929-667。
视频内容详解:
ASEMI品牌SBT1045VCT，系列产品SBT1045VCT、SBT1060VCT、SBT10100VCT。本产品采用Mikron大芯片，参数离散性一致，质量高稳定性和可靠性。 原装正品，无铅环保，进口芯片出口品质，欢迎咨询 取样测试。采购SBT1045VCT，全国服务热线：400-9929-667。
产品细节/ DETAIL

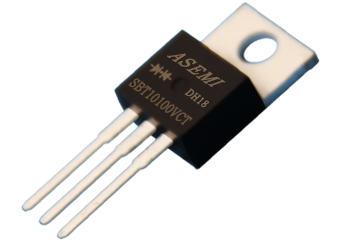

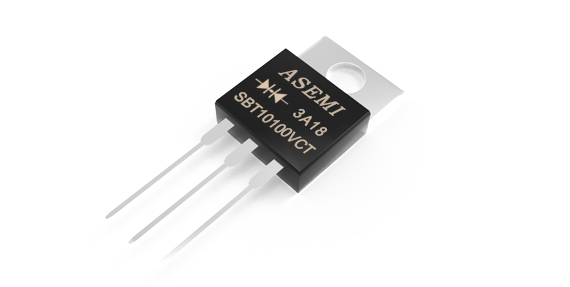

低压降肖特基二极管SBT10100VCT
电性参数:10A 100V
镭射激光打标，不褪色，黑胶材质：
环氧塑脂材料
引脚为无氧铜、抗弯曲、抗氧化、
导电性好
1K/盒,50PCS/管，环保防静电PE料管牛皮
环保纸盒 防静电、易保存，可回收利用
SBT10100VCT：5.0K/箱
箱体材质：牛皮纸 耐压耐磨抗冲击
包装方式：1K/盒 外盒：环保、密封纸盒
尺寸：56.4*15.0*4.1CM

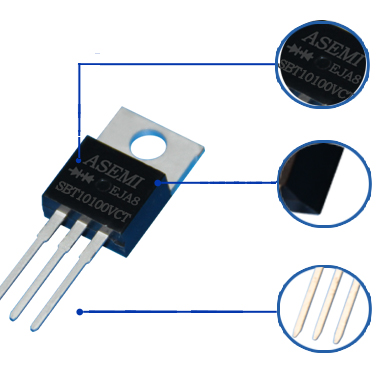

产品详解/ DESVRIPTION
环保激光印字 / GREEN LASER PRINTER
●激光激光打标，不退色，解决油墨丝印易掉色问题
●激光打标生产效率高，订货货期短，解决油墨印字货期长、低效率问题
塑料外壳封装 / ADVANCED PLASTIC PACKAGING
●采用环氧树脂材料一次性烧注成型
●阻燃性能好，强度高，耐高温
无氧铜引脚 / PURE OXYGEN-FREE COPPER PINS
●采用无氧铜材料，导电性能佳
●引脚加厚设计，厚度达0.41mm，可持续长时间工作不发热

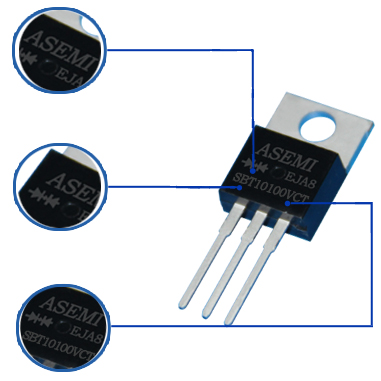

●台湾原装”ASEMI“品牌LOGO
●A = advanced（先进的）
●SEMI = semiconductor （半导体）
●图中为共阴二极管符号标示
●【一般是两端输入，中间输出】
●【 表示里面集成两个二极管 】
无氧铜引脚 / PURE OXYGEN-FREE COPPER PINS
●【SBT10100VCT】代表本产品的完整型号
●【SBT-V】代表V版低压降肖特基二极管
●【10】代表其正向电流为10A
●【100】代表其反向耐压为100V
●【CT】代表其封装是TO-220AB半塑封

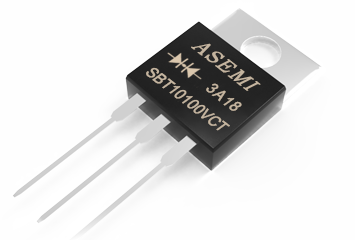

产品尺寸/ SIZE
本体高度:
15.00mm本体宽度:
10.16mm引脚长度:
13.60mm定位孔高度:
16.00mm
本体厚度:
4.57mm引脚间距:
2.54mm引脚厚度:
0.62mm台湾工艺/ PROCESS
产品
持续稳定
产品持续稳定
采用台湾GPP波峰芯片，产品持续稳定
产品
数量准确
产品数量准确
严格的外检包装程序，保证产品数量准确，包装物破损
注塑
一步成型
注塑一步成型
自动化设备支持注塑一步成型
经过
6道质检
经过6道质检
检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性
完善
人际交互
完善人际交互
分筋，切割，分离，完善的人际交互流程
正向电流
10A反向耐压
45V~200V浪涌电流
150A漏电流
10ua操作温度
-40℃~170℃
合作伙伴/ PARTNER
联系我们/ CONTACT US
台湾ASEMI品牌SBT10100VCT,SBT1060VCT,SBT1045VCT,SBT10150VCT, ASEMI低压降肖特基二极管
参数规格为： 电流:10A ,电压：45v~200v；最小包装数：1000Pcs/盒

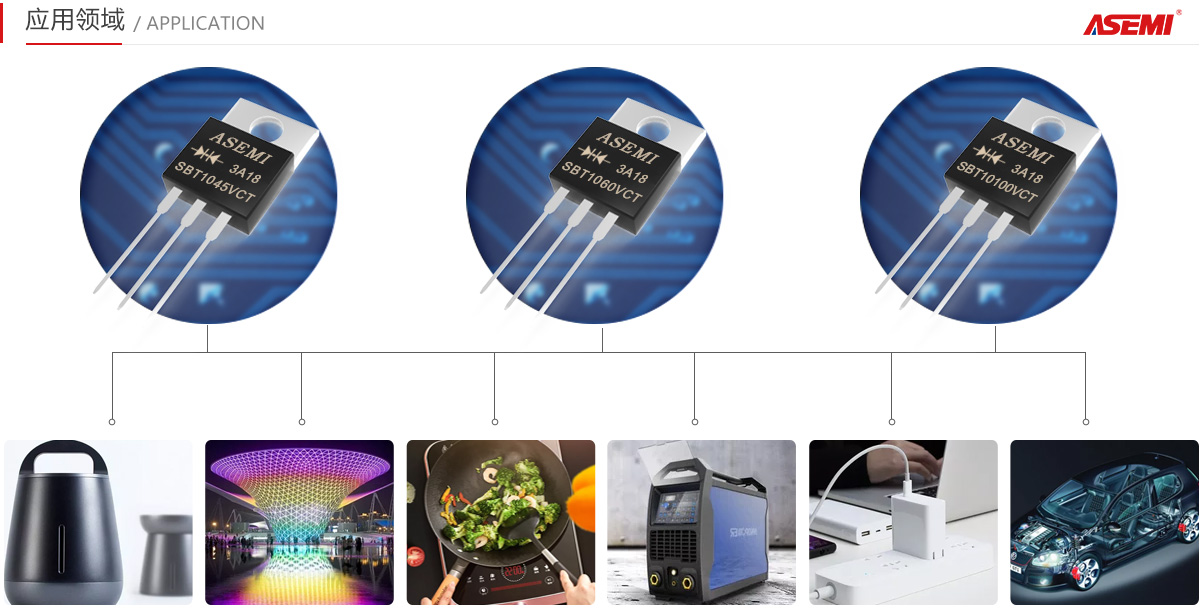

应用于大电流领域产品：小功率开关电源，电源适配器，LED灯整流器，电风扇，电视机，室内
空调机，家用小电器等相关电器产品。本品原装台系质量，定性和可靠性好
