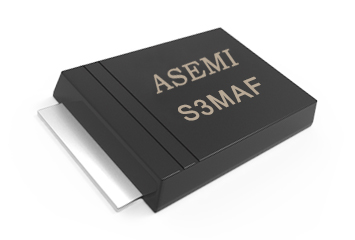

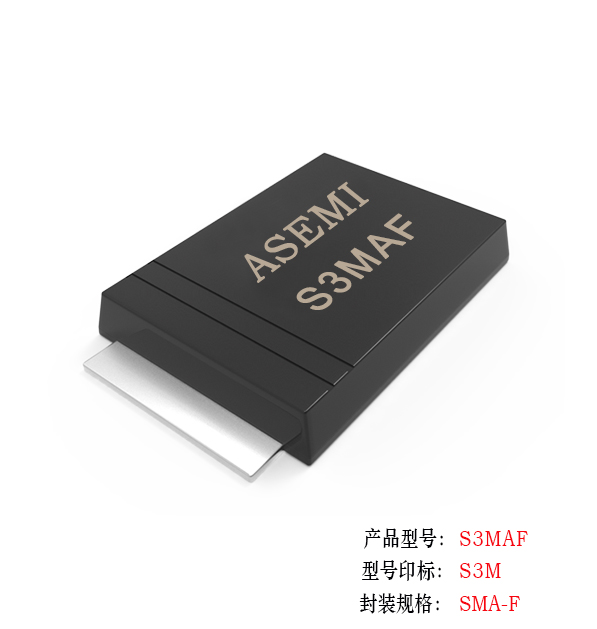

[S3M-SMAF] S3MAF/S3KAF/S3JAF/S3GAF/S3DAF ASEMI整流二极管 贴片薄体封装
  • 型 号S3MAF

    品 牌ASEMI

    封 装SMA-F

    特 性薄体、贴片

  • 正向电流
    (lo)
    反向耐压
    VRRM
    芯片材质
    Chip Material
    芯片个数
    Chip Number
    漏电流
    (lr)
    操作温度
    Temperature
    3A 50V~1000V GPP硅芯片 1 20ua -50℃~150℃
    正向电压
    (VF)
    浪涌电流
    IFSM
    芯片尺寸
    Chip Size
    引线数量
    Lead Number
    恢复时间
    (Trr)
    包装方式
    Package
    1.05V 100A 72MIL 2 >500ns 3000/盘

    采用玻封GPP工艺芯片,密封性可靠性好,防止电性出现衰降情况

    采用镭射激光打标,不易褪色防止翻新;环氧塑脂塑封稳定性好

    采用无氧铜框架引脚,镀亮锡防止氧化不上锡、内阻小导电性好

    采用5层大瓦楞牛皮纸箱,4道禁锢带保护,耐压耐磨可重复利用

    内盒采用防潮塑膜保护,方便仓库长期存贮,上机易上锡易焊接

    采购热线:

    400-9929-667

    视频解说/ VIDEO

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

    ASEMI品牌10V45,系列产品10V45.10V60.10V100,供应10V45,全国服务热线:400-9929-667,波峰GPP芯片,可靠稳定性高,产品离散性高度一致。 本产品原装正品,质量保证高稳定性和可靠性,欢迎咨询 取样测试。

    视频内容详解:

    ASEMI品牌10V45,系列产品10V45.10V60.10V100,供应10V45,全国服务热线:400-9929-667,波峰GPP芯片,可靠稳定性高,产品离散性高度一致。 本产品原装正品,质量保证高稳定性和可靠性,欢迎咨询 取样测试。

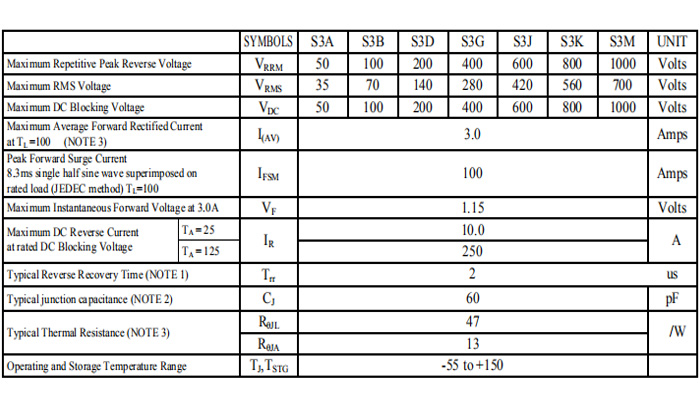

    S3M-规格书

    产品细节/ DETAIL

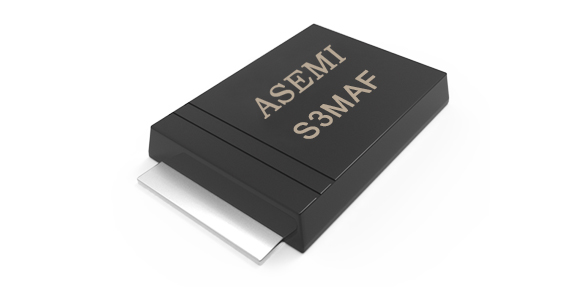

    S3MAF 6小图 1

    采用玻封GPP工艺芯片,密封性可靠性好,防电性衰降

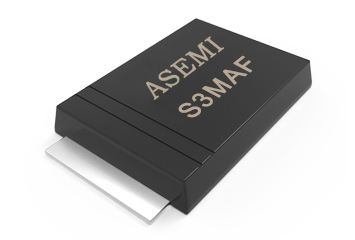

    S3MAF 6小图 2

    镭射激光打标,不易褪色;环氧树脂塑封,绝缘稳定性好

    asemi smaf 6小图 3

    框架引脚采用无氧铜材料,内阻小导电性好,镀锡防氧化

    S1MB-4

    独立小包装,防止物料积压碰撞刮花,产品信息标注明确

    2W10

    5层大瓦楞牛皮纸箱,4道紧固带保护,耐压耐磨可重复利用

    s1mb-5

    3层小瓦楞内盒+防潮塑膜保护,方便存贮,上机易上锡焊接

    产品详解/ DESCRIPTION

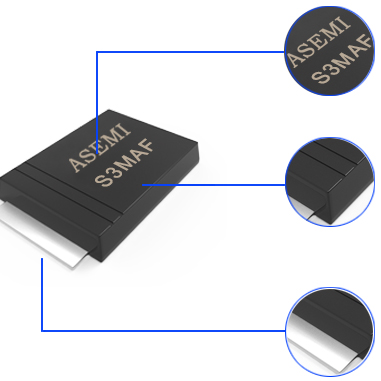

    S3MAF 详解1

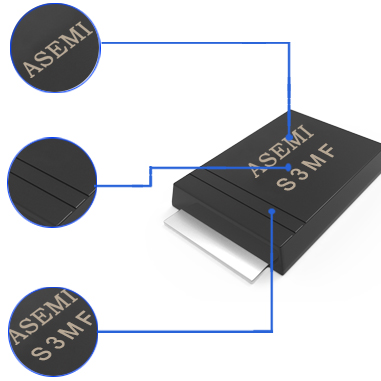

    S3MF 详解2
    激光印字 / GREEN LASER PRINTER

    ●镭射激光打标,不易退色,解决易掉色困扰,防止翻新与冒牌问题

    ●生产效率高,订单交期快,解决货期长,生产低效率问题

    外壳封装 / ADVANCED PLASTIC PACKAGING

    ●采用环氧树脂材料一次性注塑成型,边角无毛刺

    ●环氧树脂阻燃性能好,强度高,耐高温,外力冲击不易裂

    引脚 /  OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料,镀亮锡,防止氧化,易上锡易焊接

    ●内阻小导电性好,承受大电流冲击发热小

    ●ASEMI 品牌LOGO

    ●A = advanced(先进的)

    ●SEMI = semiconductor (半导体)

    ●【无横杠端代表电流从正极输入】

    ●【有横杠端代表电流从负极流出】

    ●【极性符合标识】


    型号解析/Model analysis

    ●【S3MAF】代表本产品的完整型号

    ●【 S 】表示本品为整流二极管

    ●【 3 】代表其正向电流为3A

    ●【M】代表其反向耐压为1000V

    ●【AF 】代表其封装为SMA-F封装


    产品尺寸/ SIZE

    ASEMI SMAF 尺寸图1
  • 总长度 :

    4.80mm
  • 宽度 :

    2.60mm
  • 本体长度 :

    3.70mm
  • 脚款度 :

    1.40mm
  • ASEMI SMAF 尺寸图2
  • 本体厚度:

    1.00mm
  • 引脚长度:

    0.65mm
  • 引脚厚度:

    0.15mm

  • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用GPP玻封芯片,产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序,保证产品数量准确,包装物破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测,△V控制在80V以内,提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋,切割,分离,完善的人际交互流程

    产品PK/ PRODUCT PK

    ASEMI GPP PK 10  ASEMI GPP PK 11

    ASEMI采用72MIL; 玻封GPP芯片,参数一致性好,输出稳定

    某些采用66MIL; 长时间工作发热严重,容易炸机等品质不良

    S3MAF PK 1 ASEMI SMAF PK 4

    ASEMI采用镭射激光打标方式,耐洗板水的腐蚀,丝印不易掉色

    普通油墨丝印容易掉字,污染电路板,存在恶意翻新,贴牌等不良隐患

    ASEMI SMAF PK 2 ASEMI SMAF PK 5

    ASEMI采用无氧铜材料,导电性好,镀锡层,保存简单,防氧化易焊接

    用普通铜框架材料或铁质引脚,易造成引脚氧化,不上机虚焊脱焊,阻抗大

    ASEMI 设备PK 1 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁专用设备,同时检测18项关键电性数据

    普通生产设备精度低,电性参数检测不严格,质量参差不齐一致性差

    应用领域/ APPLICATION

    S3MAF-应用领域
  • 正向电流

    3A
  • 反向耐压

    50V~1000V
  • 浪涌电流

    100A
  • 漏电流

    20ua
  • 操作温度

    -50℃~150℃
  • 公司资质/ COMPANY QUALIFICATION

    合作伙伴/ PARTNER

    联系我们/ CONTACT US

    台湾ASEMI品牌[S3M-SMAF] S3MAF/S3KAF/S3JAF/S3GAF/S3DAF ASEMI整流二极管 贴片薄体封装

    S3MAF贴片薄体整流二极管-ASEMI品牌系列产品,产品定位服务中高端质量需求

    本品广泛适用于各领域电器电源产品:开关电源、充电器、电源适配器、LED灯驱动器、仪器仪表、家用电器、厨房电器、生活小电器等

    充电桩充电柜、医疗设备、电机机电设备、焊机矿机设备、电气自动化设备等相关控制板产品。全新原装台系质量,稳定性与可靠性好

    欢迎咨询 取样测试
