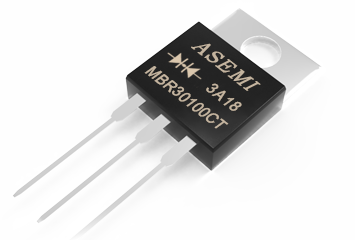

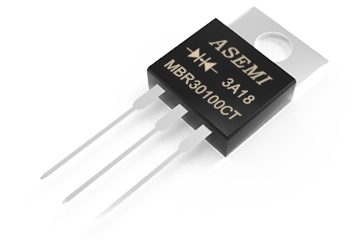

MBR30100CT,MBR30200CT,MBR30150CT,MBR3060CT,MBR3045CT ASEMI肖特基二极管
  • 型 号MBR30100CT

    品 牌ASEMI

    封 装TO-220AB

    特 性大功率肖特基管

  • 正向电流
    (lo)
    反向耐压
    VRRM
    芯片材质
    Chip Material
    芯片个数
    Chip Number
    漏电流
    (lr)
    操作温度
    Temperature
    30A 45V~200V 金属&硅芯片 2 (双胞) 10ua -40℃~170℃
    正向电压
    (VF)
    浪涌电流
    IFSM
    芯片尺寸
    Chip Size
    引线数量
    Lead Number
    恢复时间
    (Trr)
    包装方式
    Package
    0.54V~0.92V 200A 122mil 3 5ns 5000/箱

    肖特基二极管MBR30100CT 电性参数:30A;45V~200v

    镭射激光打标,不褪色,黑胶材质:环氧塑脂材料 包封稳定性好

    引脚为无氧铜、抗弯曲、抗氧化、导电性好

    MBR30100CT:5.0K/箱 箱体材质:牛皮纸 耐压耐磨抗冲击

    1K/盒,50PCS/管,环保防静电PE料管 牛皮环保纸盒 防静电、易保存,可回收利用

    采购热线:

    400-9929-667

    视频解说/ VIDEO

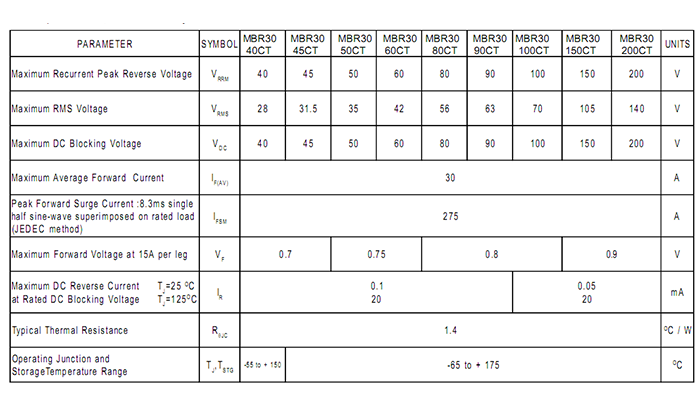

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

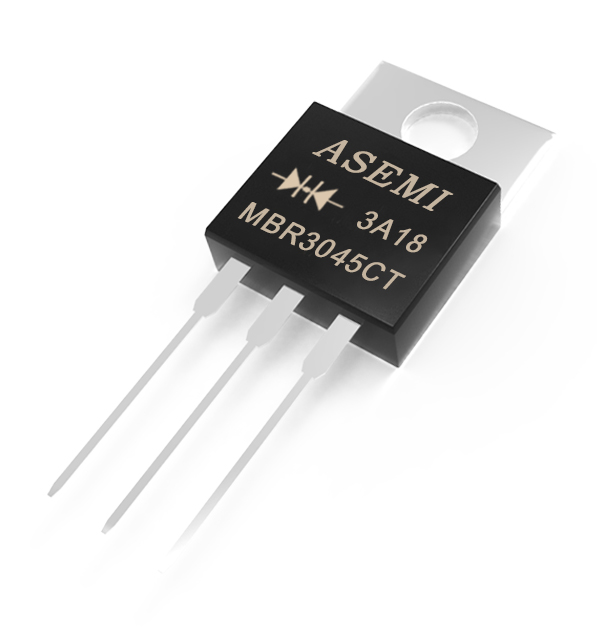

    ASEMI品牌MBR3045CT,系列产品MBR3060CT、MBR30100CT、MBR30150CT、MBR30200CT。本产品采用Mikron大芯片,参数离散性一致,质量高稳定性和可靠性。 原装正品,无铅环保,进口芯片出口品质,欢迎咨询 取样测试。采购MBR3045CT,全国服务热线:400-9929-667。

    视频内容详解:

    ASEMI品牌MBR30100CT,系列产品MBR3045CT、MBR3060CT、MBR30150CT、MBR30200CT。本产品采用Mikron大芯片,参数离散性一致,质量高稳定性和可靠性。 原装正品,无铅环保,进口芯片出口品质,欢迎咨询 取样测试。采购MBR30100CT,全国服务热线:400-9929-667。

    MBR30200CT

    产品细节/ DETAIL

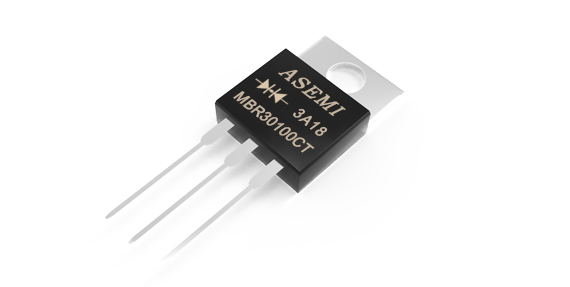

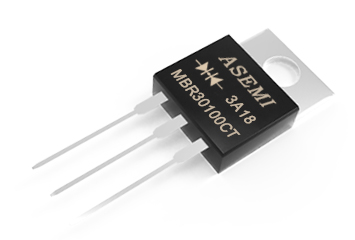

    MBR30100CT 6小图1

    肖特基二极管MBR30100CT

    电性参数:30A  100V

    2、6小图 2

    镭射激光打标,不褪色,黑胶材质:

    环氧塑脂材料

    2、6小图 3

    引脚为无氧铜、抗弯曲、抗氧化、

    导电性好

    ASEMI 6小图6

    1K/盒,50PCS/管,环保防静电PE料管,牛皮

    环保纸盒 防静电、易保存,可回收利用

    ASEMI 6小图4

    MBR30100CT:5.0K/箱

    箱体材质:牛皮纸 耐压  耐磨  抗冲击

    ASEMI 6小图5

    包装方式:1K/盒 外盒:防潮、密封纸盒

    尺寸:56.4*15.0*4.1CM

    产品详解/ DESVRIPTION

    3、详解1
    3、详解2

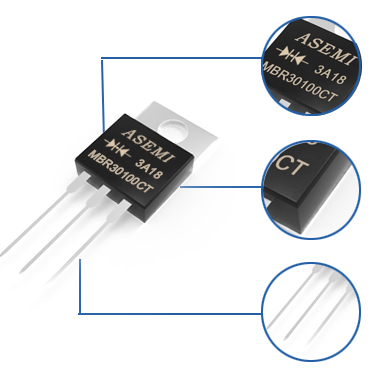

    环保激光印字 / GREEN LASER PRINTER

    ●激光激光打标,不退色,解决油墨丝印易掉色问题

    ●激光打标生产效率高,订货货期短,解决油墨印字货期长、低效率问题

    塑料外壳封装 / ADVANCED PLASTIC PACKAGING

    ●采用环氧树脂材料一次性烧注成型

    ●阻燃性能好,强度高,耐高温

    无氧铜引脚 / PURE OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料,导电性能佳

    ●引脚加厚设计,厚度达0.41mm,可持续长时间工作不发热

    ●台湾原装”ASEMI“品牌LOGO

    ●A = advanced(先进的)

    ●SEMI = semiconductor (半导体)

    ●图中为共阴二极管符号标示

    ●【表示两端输入,中间输出】

    ●【 表示里面集成两个二极管 】

    无氧铜引脚 / PURE OXYGEN-FREE COPPER PINS

    ●【MBR30100CT】代表本产品的完整型号

    ●【MBR】代表肖特基二极管

    ●【30】代表其正向电流为30.0A

    ●【100】代表其反向耐压为100V

    ●【CT】代表其封装是TO-220半塑封

    产品尺寸/ SIZE

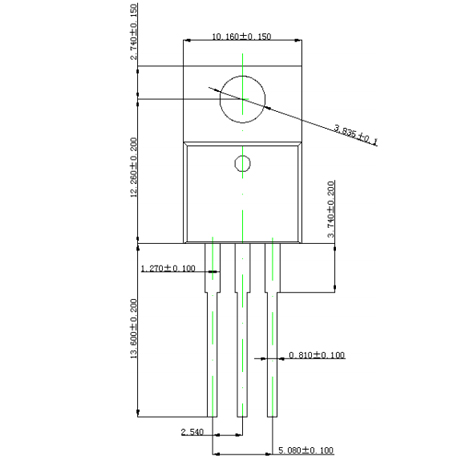

    220AB-H 尺寸图 1
  • 本体高度:

    15.00mm
  • 本体宽度:

    10.16mm
  • 引脚长度:

    13.60mm
  • 定位孔高度:

    16.00mm

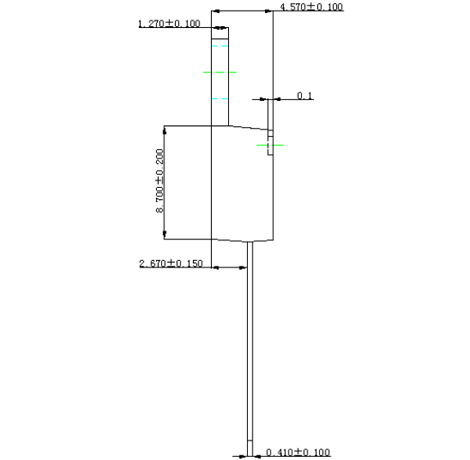

  • 220AB-H 尺寸图2
  • 本体厚度:

    4.57mm
  • 引脚间距:

    2.54mm
  • 引脚厚度:

    0.41mm
  • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用台湾GPP波峰芯片,产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序,保证产品数量准确,包装物破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测,△V控制在80V以内,提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋,切割,分离,完善的人际交互流程

    产品PK/ PRODUCT PK

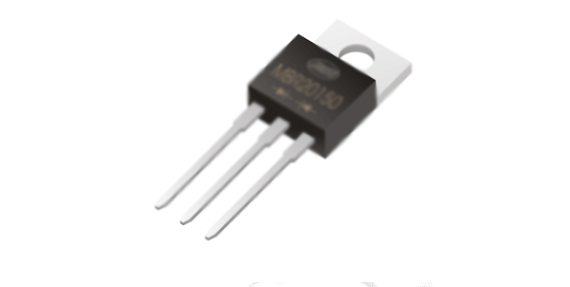

    TO-220 芯片 TO-220 某品牌

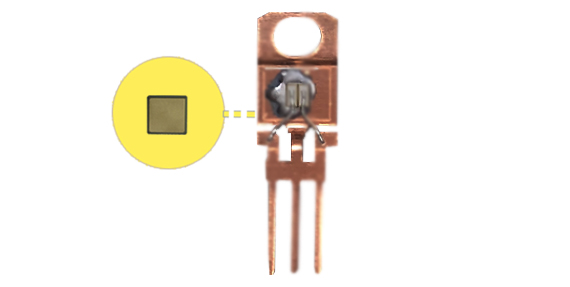

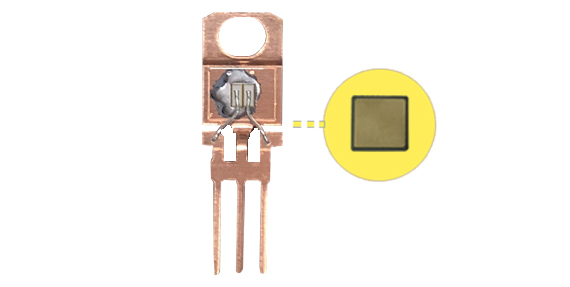

    ASEMI采用Mikron高抗冲击122mil芯片,参数一致性好,输出稳定高效

    某些品牌采用劣质110mil小芯片,长时间工作发热严重,容易炸机

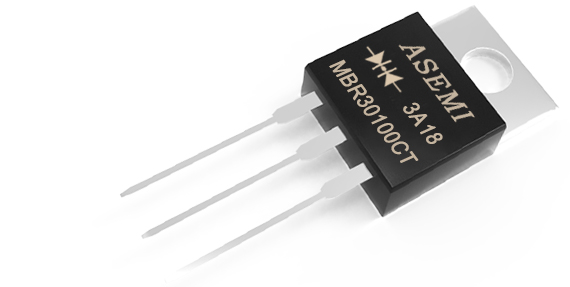

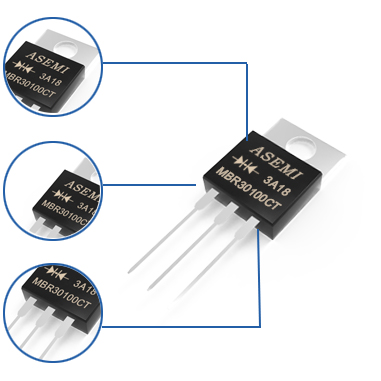

    MBR30100CT 打标PK 1 某品牌MBR

    ASEMI采用激光打标,环保,不褪色,防止翻新

    某些品牌油墨丝印,易掉字污染电路板,存在恶意翻新问题

    5、PK 引脚 某品牌MBR

    ASEMI采用高纯无氧铜框架与引脚,导电性好,加厚脚强度高

    某些品牌用普通铜框架引脚材料,易氧化,不上机,虚焊,强度低易折损

    ASEMI 设备PK 1 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁高精密专用设备,同时检测18项关键电性数据

    某些品牌普通测试设备,检测功能单一,且精度不高,导致参数一致性控制不准确

    MBR30100CT-应用领域
  • 正向电流

    30A
  • 反向耐压

    45V~200V
  • 浪涌电流

    200A
  • 漏电流

    10ua
  • 操作温度

    -40℃~170℃
  • 公司资质/ COMPANY QUALIFICATION

    合作伙伴/ PARTNER

    联系我们/ CONTACT US

    台湾ASEMI品牌MBR30100CT,MBR30200CT,MBR30150CT,MBR3060CT,MBR3045CT ASEMI肖特基二极管

    参数规格为: 电流:30A ,电压:45v~200v;最小包装数:1000Pcs/盒

    应用于大电流领域产品:大功率开关电源,适配器,充电设备,厨房电器,电视机,室内

    空调机,家用电器等相关电器产品。本品原装台系质量,定性和可靠性好

    欢迎咨询 取样测试
