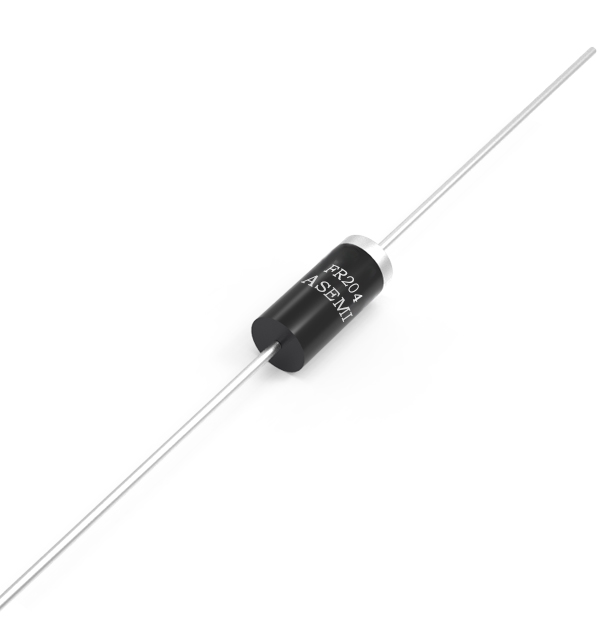

FR207/FR206/FR205/FR204/FR203/FR202/FR201 ASEMI快速恢复二极管
  • 型 号FR207

    品 牌ASEMI

    封 装DO-15

    特 性小电流、快速管

  • 正向电流
    (lo)
    反向耐压
    VRRM
    芯片材质
    Chip Material
    芯片个数
    Chip Number
    漏电流
    (lr)
    操作温度
    Temperature
    2A 50V~1000V GPP 硅芯片 1 ≤5ua -40~+150℃
    正向电压
    (VF)
    浪涌电流
    IFSM
    芯片尺寸
    Chip Size
    引线数量
    Lead Number
    恢复时间
    (Trr)
    包装方式
    Package
    1.3V 70A 60MIL 2 250~500ns 3000/编带

    采用玻封GPP工艺芯片,密封性可靠性好,防止电性出现衰降情况

    打标,不易褪色防止翻新;环氧塑脂塑封稳定性好

    采用无氧铜框架引脚,镀亮锡防止氧化不上锡、内阻小导电性好

    采用5层大瓦楞牛皮纸箱,4道禁锢带保护,耐压耐磨可重复利用

    内盒采用防潮塑膜保护,方便仓库长期存贮,上机易上锡易焊接

    采购热线:

    400-9929-667

    视频解说/ VIDEO

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

    ASEMI品牌FR207,系列产品FR207、FR207,全国服务热线:400-9929-667,波峰GPP芯片,欢迎咨询 取样测试。

    视频内容详解:

    ASEMI品牌FR207,系列产品FR207、FR207,全国服务热线:400-9929-667,波峰GPP芯片,欢迎咨询 取样测试。

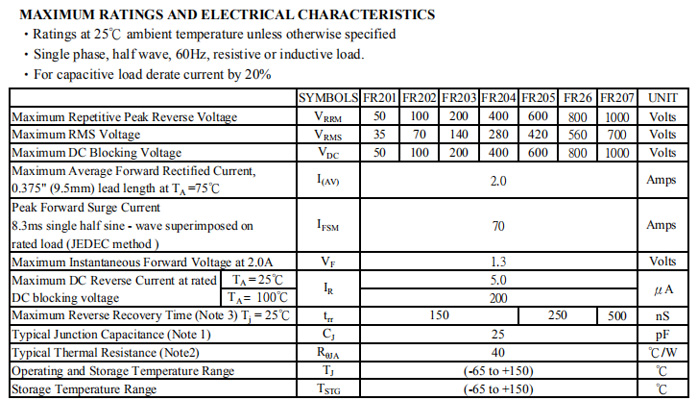

    FR207 规格书

    产品细节/ DETAIL

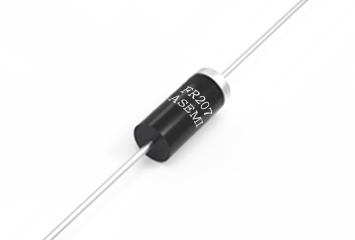

    FR207小图-1

    采用玻封GPP工艺芯片,密封性可靠性好,防电性衰降

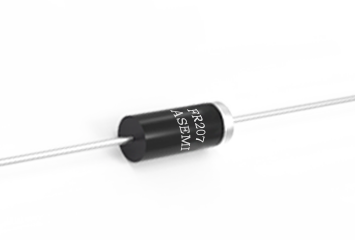

    FR207小图-2

    打标,不易褪色;环氧树脂塑封,绝缘稳定性好

    1N5399小图-3

    框架引脚采用无氧铜材料,内阻小导电性好,镀锡防氧化

    ASEMI DO 6小图 11

    独立小包装,防止物料积压碰撞刮花,产品信息标注明确

    2W10

    5层大瓦楞牛皮纸箱,4道紧固带保护,耐压耐磨可重复利用

    ASEMI DO 6小图 10

    3层小瓦楞内盒+防潮塑膜保护,方便存贮,上机易上锡焊接

    产品详解/ DESCRIPTION

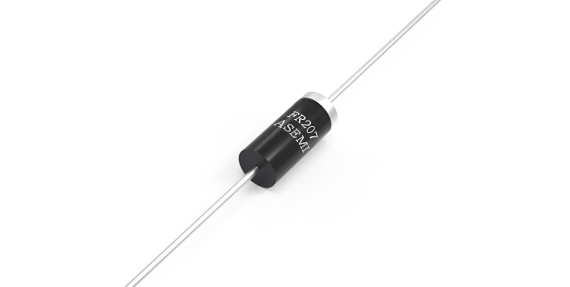

    FR207 详解-1

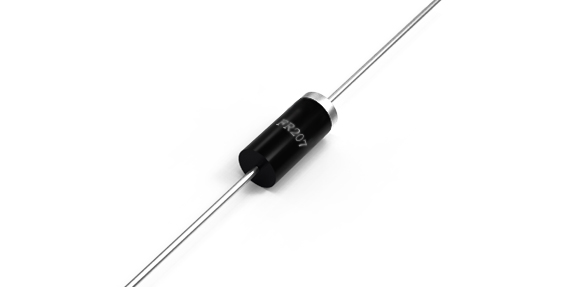

    FR207 详解-2

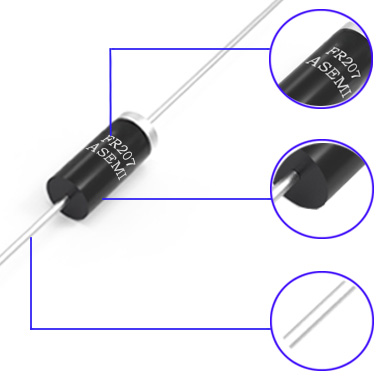

    印字 / GREEN  PRINTER

    ●打标,不易退色,解决易掉色困扰,防止翻新与冒牌问题

    ●生产效率高,订单交期快,解决货期长,生产低效率问题

    外壳封装 / ADVANCED  PACKAGING

    ●环氧树脂阻燃性能好,强度高,耐高温,外力冲击不易裂

    ●采用环氧树脂材料一次性注塑成型,边角无毛刺

    无氧铜引脚 /OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料,镀亮锡,防止氧化,易上锡易焊接

    ●内阻小导电性好,承受大电流冲击发热小

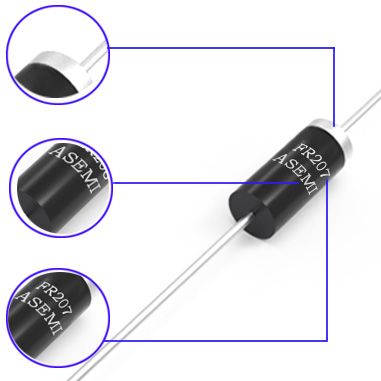

    ●“ASEMI”品牌的LOGO

    ●A = advanced(先进的)

    ●SEMI = semiconductor (半导体)

    ●【极性符合标识】

    ●【正负交流脚位指示】

    ●【物料生产批次批号】

    型号解析/Model analysis

    ●【FR207】代表本产品的完整型号

    ●【 】为产品默认封装方式DO-15

    ●【 2】代表其正向电流为2A

    ●【 07】代表其反向耐压为1000V

    ●【 FR】代表其是快速恢复二极管

    产品尺寸/ SIZE

    1N5399 尺寸图-1
  • 总长度 :

    58.4mm
  • 直径 :

    3.6mm
  • 脚长度 :

    25.4mm
  • 本体长度 :

    7.6mm
  • 1N5399 尺寸图-2
  • 本体厚度:

    3.6mm
  • 引脚直径:

    0.90mm
  • 引脚长度:

    25.4mm

  • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用台湾GPP波峰芯片,产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序,产品数量准确,包装无破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测,△V控制在80V以内,提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋,切割,分离,完善的人际交互流程

    产品PK/ PRODUCT PK

    ASEMI DO PK 10 ASEMI DO PK 11

    ASEMI采用Mikron抗冲击60mil芯片,玻封GPP芯片,参数一致性好,输出稳定

    某些采用52mil小芯片,长时间工作发热严重,容易炸机等品质不良

    FR207 PK-1 FR207 PK-2

    ASEMI打标方式,耐洗板水的腐蚀,丝印不易掉色

    普通油墨丝印容易掉字,污染电路板,存在恶意翻新,贴牌等不良隐患

    FR207 PK-3 1N5399 PK-4

    ASEMI采用无氧铜材料,导电性好,镀锡层,保存简单,防氧化易焊接

    用普通铜框架材料或铁质引脚,易造成引脚氧化,不上机虚焊脱焊,阻抗大

    精密设备Z-5 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁设备,同时检测18项关键电性数据

    普通测试设备,检测功能单一,导致参数一致性控制不准确

    应用领域/ APPLICATION

    FR207 应用领域
  • 正向电流

    2A
  • 反向耐压

    50V~1000V
  • 浪涌电流

    70A
  • 漏电流

    ≤5ua
  • 操作温度

    -40~+150℃
  • 合作伙伴/ PARTNER

    联系我们/ CONTACT US

    台湾ASEMI品牌FR207/FR206/FR205/FR204/FR203/FR202/FR201 ASEMI快速恢复二极管

    FR207的电性参数:最大正向平均电流2A;最大反向峰值电压1000V

    FR207的包装方式:5K/盒,50K/箱

    快恢复二极管被广泛适用于:电源、充电器、适配器、LED灯饰、大小家电、民用及工业设备等产品中使用
