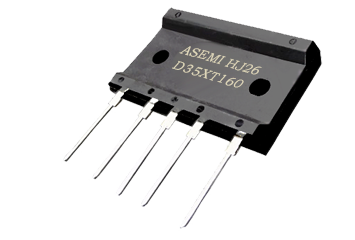

型 号D35XT160
品 牌ASEMI
封 装DXT
特 性大电流
| 正向电流 （lo） |
反向耐压 VRRM |
芯片材质 Chip Material |
芯片个数 Chip Number |
漏电流 （lr） |
操作温度 Temperature |
|---|---|---|---|---|---|
| 35A | 800V~1600V | GPP硅芯片 | 4 | 500uA | -55~+150℃ |
| 正向电压 （VF） |
浪涌电流 IFSM |
芯片尺寸 Chip Size |
引线数量 Lead Number |
恢复时间 （Trr） |
包装方式 Package |
| 1.1V | 350A | 180MIL | 5 | 500ns | 250/盒；2000/箱 |
●采用玻封GPP工艺芯片，密封性可靠性好，防止电性出现衰降情况
●采用镭射激光打标，不易褪色防止翻新；环氧塑脂塑封稳定性好
●采用无氧铜框架引脚，镀亮锡防止氧化不上锡、内阻小导电性好
●采用5层大瓦楞牛皮纸箱，4道禁锢带保护，耐压耐磨可重复利用
●内盒采用防潮塑膜保护，方便仓库长期存贮，上机易上锡易焊接
视频解说/ VIDEO

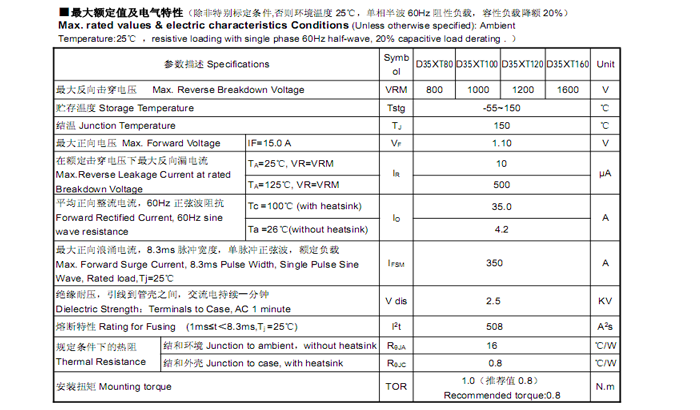

产品参数详解/ PRODUCT PARAMETERS
视频内容详解:
ASEMI品牌D35XT160，系列产品D35XT160、D35XT100、D35XT80。本产品采用波峰GPP大芯片，参数离散性一致，质量高稳定性和可靠性。 原装正品，无铅环保，进口芯片出口品质，欢迎咨询 取样测试。采购D35XT160，全国服务热线：400-9929-667。
视频内容详解:
ASEMI品牌D35XT160，系列产品D35XT160、D35XT100、D35XT80。本产品采用波峰GPP大芯片，参数离散性一致，质量高稳定性和可靠性。 原装正品，无铅环保，进口芯片出口品质，欢迎咨询 取样测试。采购D35XT160，全国服务热线：400-9929-667。
产品细节/ DETAIL
采用玻封GPP工艺芯片，密封性可靠性好，防电性衰降
镭射激光打标，不易褪色；环氧树脂塑封，绝缘稳定性好
框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化
独立小包装，防止物料积压碰撞刮花，产品信息标注明确
5层大瓦楞牛皮纸箱，4道紧固带保护，耐压耐磨可重复利用
3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接
产品详解/ DESCRIPTION

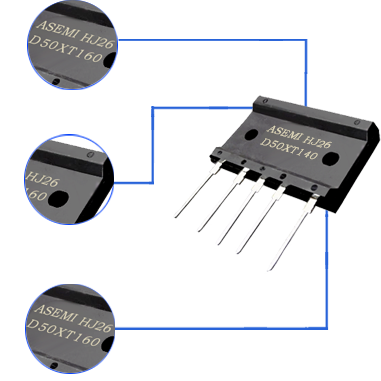

激光印字 / GREEN LASER PRINTER
●镭射激光打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题
●生产效率高，订单交期快，解决货期长，生产低效率问题

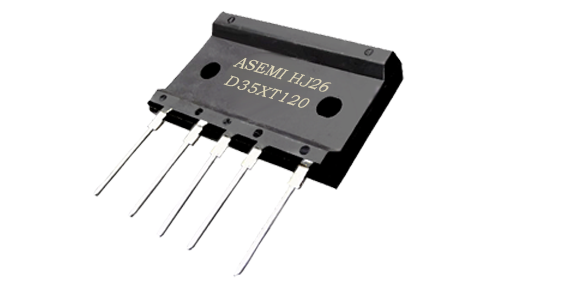

外壳封装 / ADVANCED PLASTIC PACKAGING
●采用环氧树脂材料一次性注塑成型，边角无毛刺
●环氧树脂阻燃性能好，强度高，耐高温，外力冲击不易裂

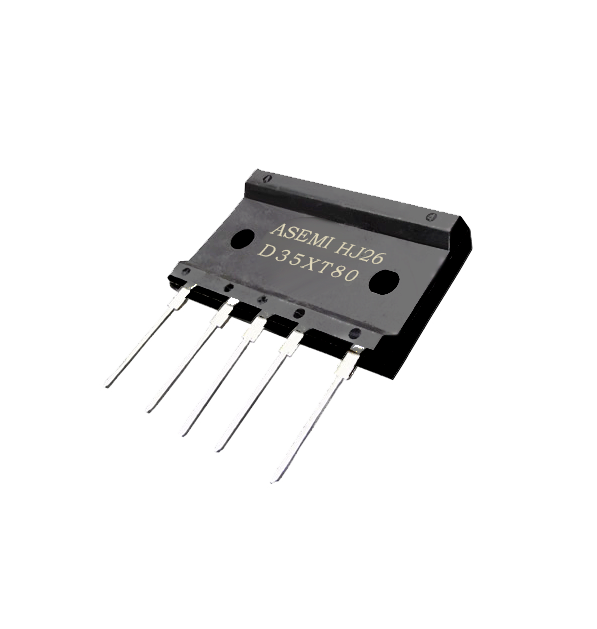

引脚 / OXYGEN-FREE COPPER PINS
●采用无氧铜材料，镀亮锡，防止氧化，易上锡易焊接
●内阻小导电性好，承受大电流冲击发热小
●“ASEMI”品牌的LOGO
●A = advanced（先进）
●SEMI = semiconductor （半导体）
●【图中UL为美国安规认证LOGO】
●【安全试验和鉴定权威机构】
●【 安全检验产品良率标示 】
型号解析/Model analysis
●【D35XT160 】代表本产品的完整型号
●【DXT】为本产品的封装方式
●【35】代表其正向电流为35A
●【16】代表其反向耐压为1600V

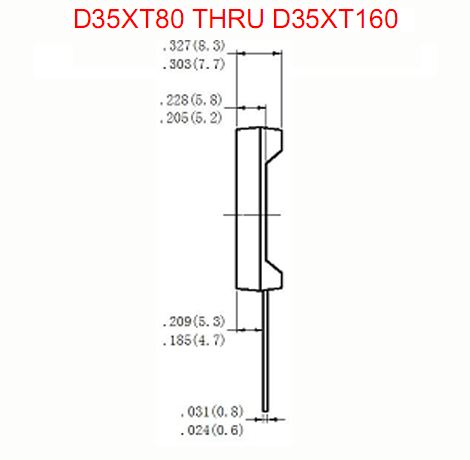

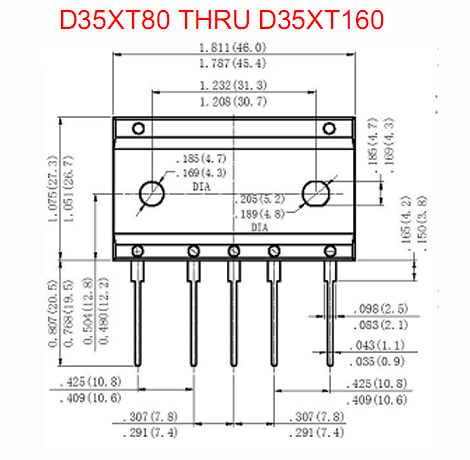

产品尺寸/ SIZE
长度 ：
46mm高度 ：
47.2mm脚长度 ：
20.5mm定位孔高度 ：
12.8mm
本体厚度：
8.3mm引脚间距：
7.8mm引脚厚度：
0.8mm台湾工艺/ PROCESS
产品
持续稳定
产品持续稳定
采用GPP玻封芯片，产品持续稳定
产品
数量准确
产品数量准确
严格的外检包装程序，产品数量准确，包装无破损
注塑
一步成型
注塑一步成型
自动化设备支持注塑一步成型
经过
6道质检
经过6道质检
检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性
完善
人际交互
完善人际交互
分筋，切割，分离，完善的人际交互流程
应用领域/ APPLICATION
正向电流
35A反向耐压
800V~1600V浪涌电流
350A漏电流
500uA操作温度
-55~+150℃
合作伙伴/ PARTNER
联系我们/ CONTACT US
台湾ASEMI品牌D35XT160/D35XT120/D35XT100D35XT80 ASEMI整流桥
D35XT160的电性参数：最大正向平均电流35A；最大反向峰值电压1600V
D35XT160的包装方式：250pcs/盒，20K/箱
整流桥被广泛适用于：电源、充电器、适配器、LED灯饰、大小家电、民用及工业设备等产品中使用
