整流桥电路图原理怎么看? ASEMI独到见解展实力

返回列表来源:ASEMI 作者: 发布日期:2016.04.12 浏览:-
摘要:电子电路工作时都需要直流电源提供能量,整流桥的作用就是将工频交流电转为直流电,下面ASEMI工程师为大家介绍全波整流桥电路图原理!

整流桥

   电路原理图怎么看?

   ASEMI独到见解展实力

了解整流桥电路图原理图就要知道整流桥在电路当中一般需要设置在哪个位置,起到什么样的作用。对于整流桥电路图原理图怎么看,ASEMI有着自己独到的见解。那这一次呢,就以全波整流桥工作原理为例给大家展开详细介绍!

整流桥的作用

整流桥是将交流电转化成直流电,是通过二极管的单相导通原理使电路按单相流动,这就是“整流”。整流桥就是一个转化器,帮我们将已有的资源转化成我们需要的资源。发电厂所传送出来的电为交流电,而交流电并不能直接应用于我们的生活产品上,这时我们就需要将交流电转化为电子产品可使用的直流电。整流桥就是做这个工作的,一个小小的电子元器件发挥着这么大的作用,可想而知它是有多么的重要!没有整流桥那我们所买的电子产品就会是一种摆设,我们所生产的电就无法为我们的生活提供便捷。


全波整流桥电路


  全波整流电路,可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头,把次组线圈分成两个对称的绕组,从而引出大小相等但极性相反的两个电压e2a 、e2b ,构成e2a   、D1、Rfz与e2b  、D2 、Rfz ,两个通电回路。如果把整流电路的结构作一些调整,可以得到一种能充分利用电能的全波整流电路。下图是全波整流电路的电原理图。

ASEMI-全波图1



全波工作电路图

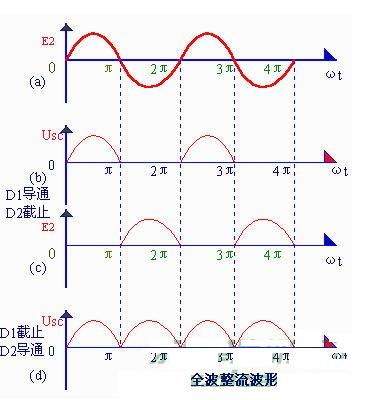

全波整流电路的工作原理,可用图5-4 所示的波形图说明。在0~π 间内,e2a对l为正向电压,D1导通,在Rfz 上得到上正下负的电压;e2b对D2 为反向电压,D2不导通(见下图在π-2π时间内,e2b 对D2 为正向电压,D2 导通,在Rfz 上得到的仍然是上正下负的电压;e2a对D1为反向电压,D1不导通(见下图如此反复,由于两个整流元件D1 、D2 轮流导电,结果负载电阻Rfz 上在正、负两个半周作用期间,都有同一方向的电流通过,如图所示的那样,因此称为全波整流,全波整流不仅利用了正半周,而且还巧妙地利用了负半周,从而大大地提高了整流效率(Usc =0.9e2,比半波整流时大一倍)

ASEMI-全波图2
