20多种封装整流桥供您选择

品牌制造商ASEMI帮您整理

还在为整流桥大量封装而苦恼吗?还在为记不住封装形式而发愁吗?来看看ASEMI整流桥制造商品牌整理的整流桥封装区别大全!!!!

常见型号产品

我们来看一下几个经典的封装型号，如KBP封装，属插件扁桥整流桥堆，脚距是3.85mm，长度在14.7mm，高度在11.2mm，长脚长度为15.2mm，脚直径0.81mm，其厚度在4.83mm，这些参数符合有些电路所预留整流桥的空间范围内选用的。

例如：KBP206 、KBP208、KBP210。还有像GBPC封装的，针脚单相整流方桥整流桥堆，其形状为方形，如KBPC5010、KBPC1510、KBPC610和KBPC810.

小桥DB/DBS封装

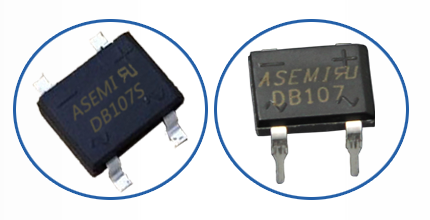

ASEMI整流桥常见也是很受广大客户朋友喜爱和热捧的，就是接下来登场的DB系列，DB系列分DB插件和DBS贴片系列，常见的型号有DB104、DB107、DB107S、DB157、DB157S、DB207、DB207S，这其中，带”S”和不带”S”的区别就在于插件和贴片，DB系列的ASEMI整流桥例如DB107是属于插件桥堆，DBS系列的DB107S则是贴片的桥堆。

圆桥WOB封装

ASEMI整流桥的大家族中还有一个特殊的桥堆—圆桥系列，圆桥系列只有一种封装称号，叫做WOB系列，和方桥系列不同的是，WOB圆桥系列的黑胶部分呈圆柱体，后面带有4个引脚，外形酷似蝌蚪。WOB系列的整流桥一般电性参数层级设计在1.5A-2A，50V-1000V，常见的型号比较多种：2W10、W10、W08、2W08、W06、2W06、W04和2W04。

整流桥主要封装

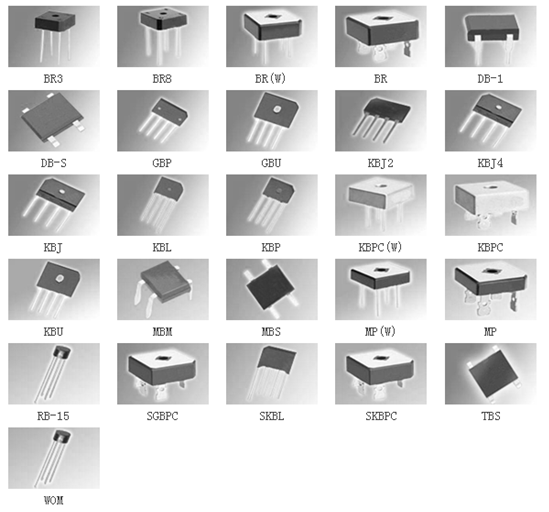

ASEMI半导体整流桥堆都有哪些封装呢?迷你的贴片封装有MBS系列，MBF系列，DBS系例，ABS系列，LBS系列;插件封装的有圆柱形整流桥WOB系列，MBM系列，DB系列，KBP系列，KBL系列，GBU系列，GBL系列，DUKB系列，KBU系列，GBJ/KBJ系列，KBPC/W系列，GBPC/W系列，RS系列，RSM系列，RVB系列;单相整流晶闸管MB系列，三相整流晶闸管MT系列等。

看完以上内容有没有感觉醍醐灌顶!对整流桥封装有了完整的认识呢，赶紧收藏起来哦。
