摘要：零基础测整流桥好坏，看完就能上手
零基础测整流桥好坏
看完就能上手
1

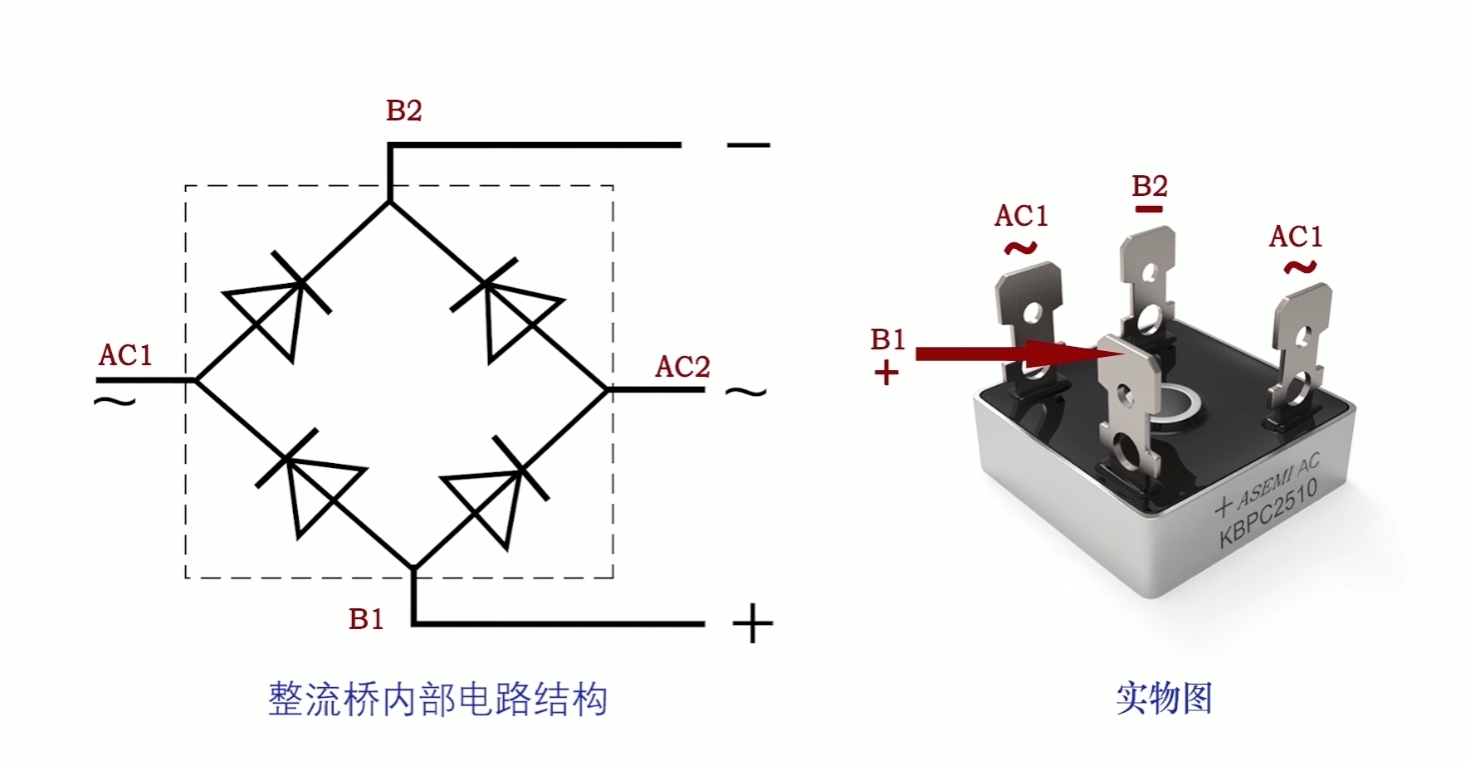

整流桥是由四个二极管组成，四个引脚分别为一正一负和两个交流引脚组成。所以我们用万用表测试的时候先要知道每个角的位置。

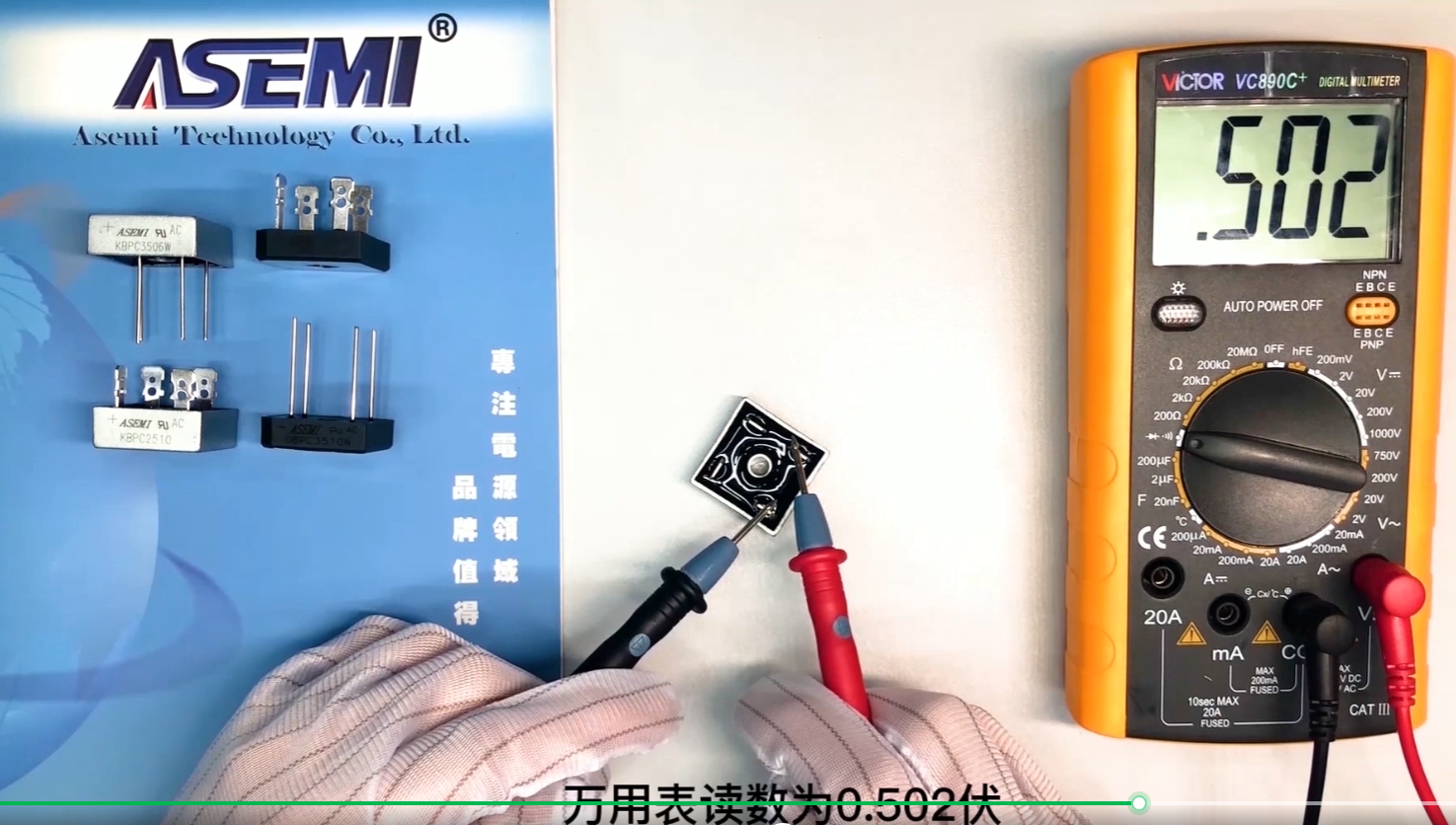

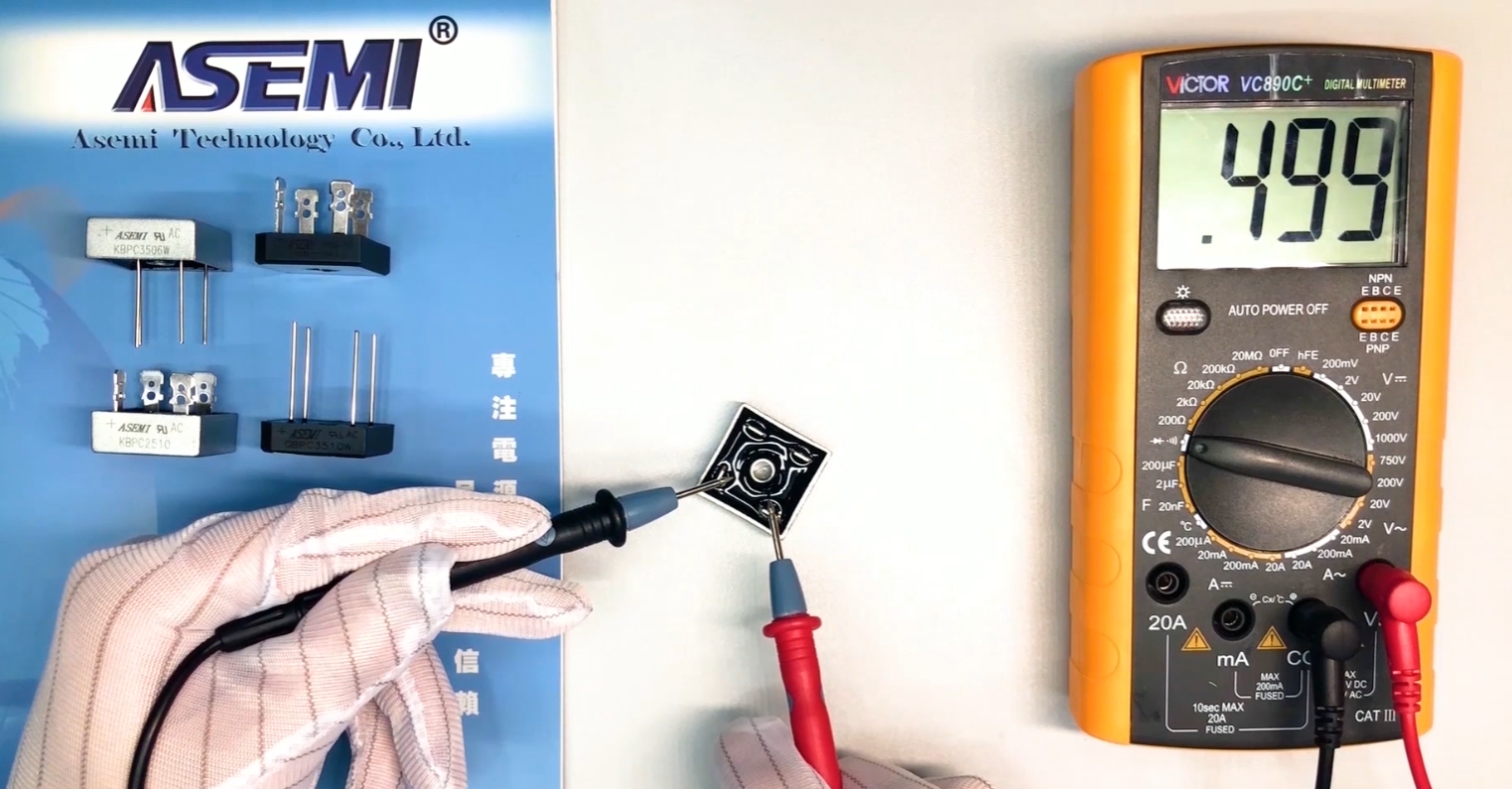

首先万用表打到二极管档位，固定红表笔接桥堆负极脚位，用黑笔分别接交流位的两个脚位，此时显示读数为内部芯片的参考压降。
2

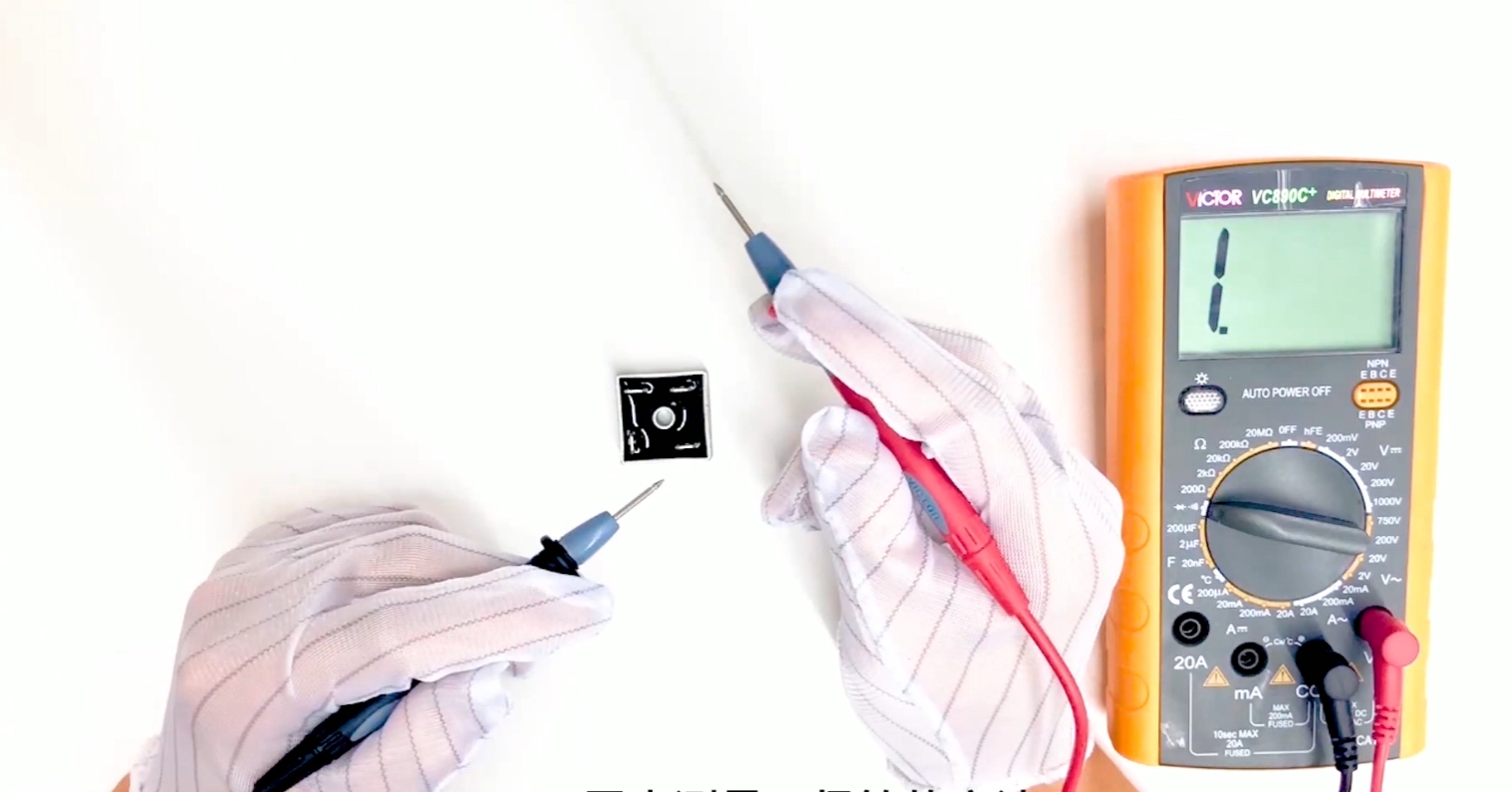

调换两只表笔的位置，重复上述操作，此时显示读数为无穷大，则说明桥堆负极相邻的2颗芯片为正常。
3
固定黑表笔接桥堆正极脚位，用红笔分别接交流位的两个脚位，此时显示读数为内部芯片的参考压降。
调换两只表笔的位置，重复上述操作，此时显示读数为无穷大，则说明桥堆正极相邻的2颗芯片也为正常。内部4颗芯片均为正常的桥堆是好的，否则表示桥堆已经失效损坏。
整流桥圆桥、贴片整流桥

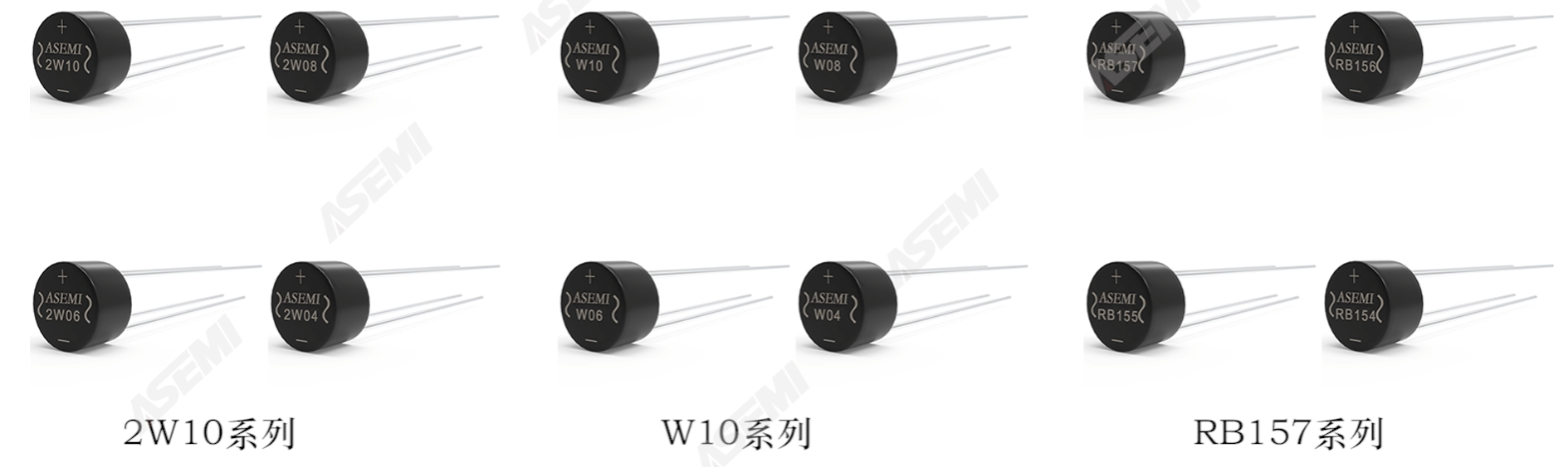

整流桥圆桥封装类型：2W10-4、W10-4、RB157等系列。
整流桥扁桥

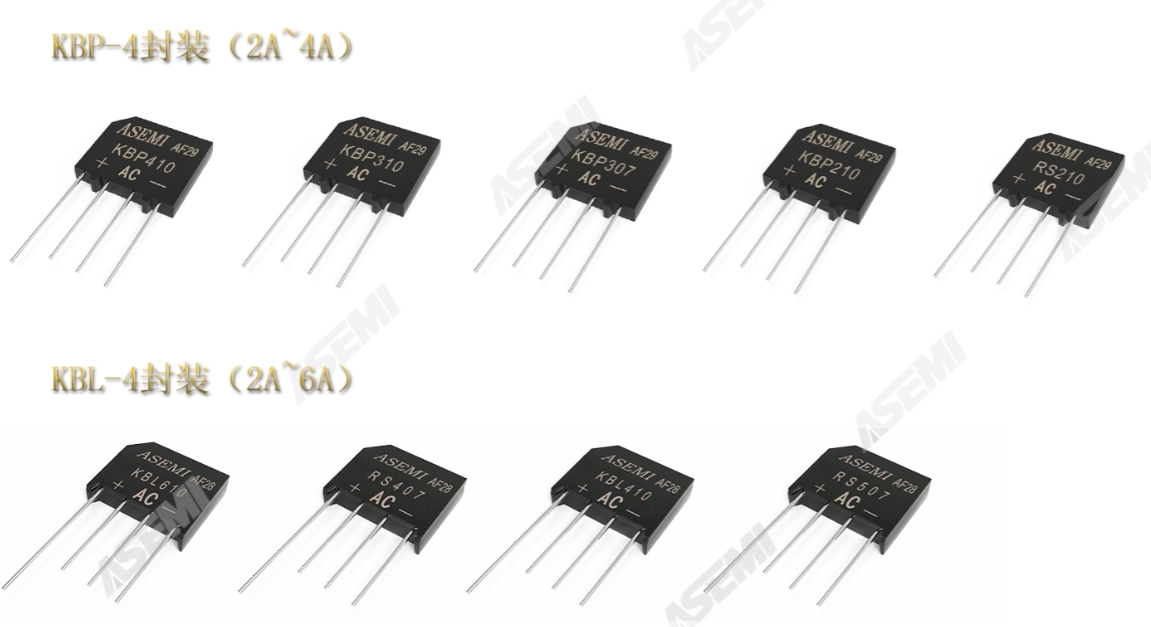

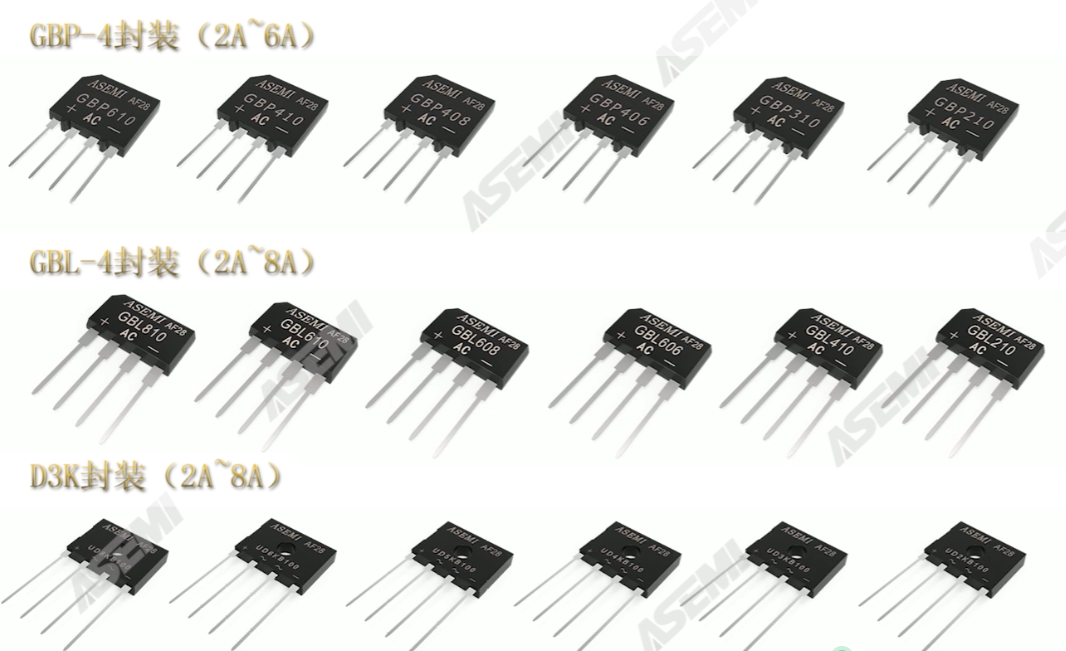

单相整流桥封装类型：DB-4、KBP-4、KBL-4、KBU-4、GBU-4、KBJ-4、GBJ-4、GBP-4、GBL-4、D3K等系列。

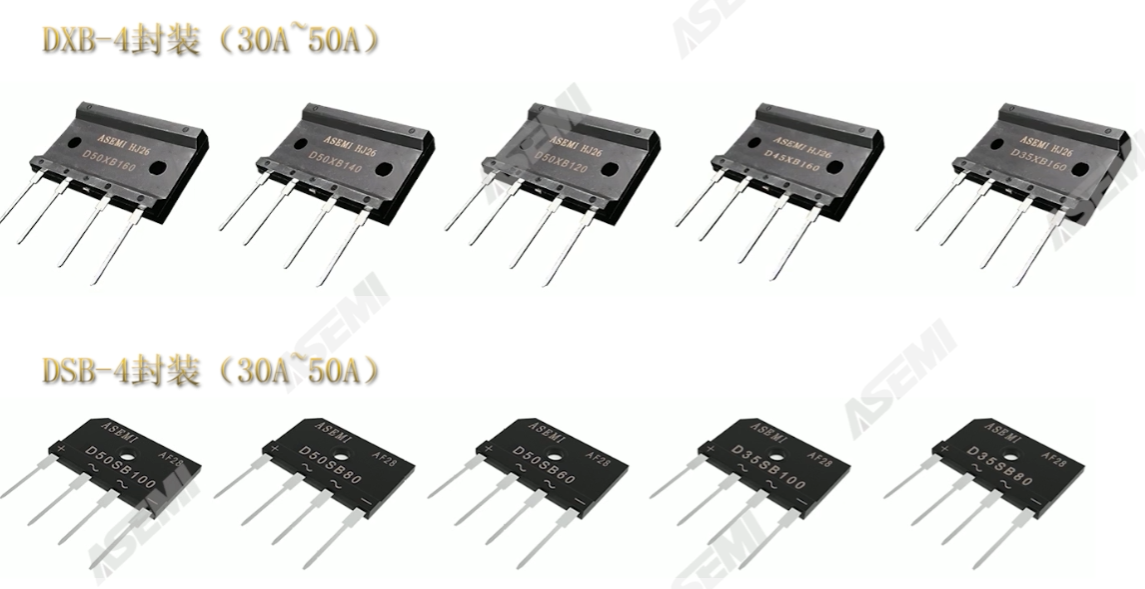

三相整流桥封装类型：DXT-5、3SRB-5、DXB-4、DSB-4等系列。
整流桥方桥

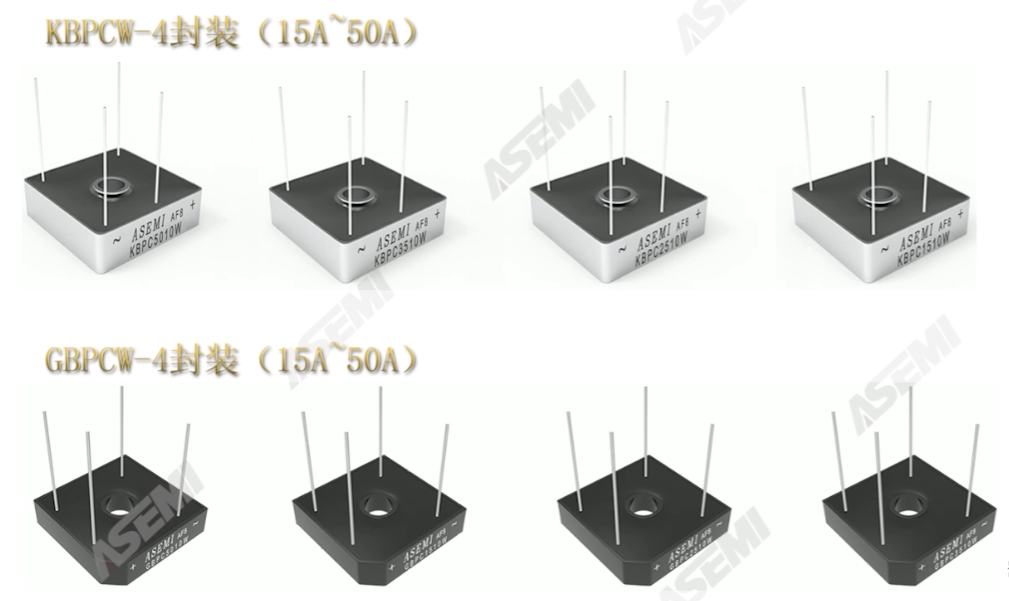

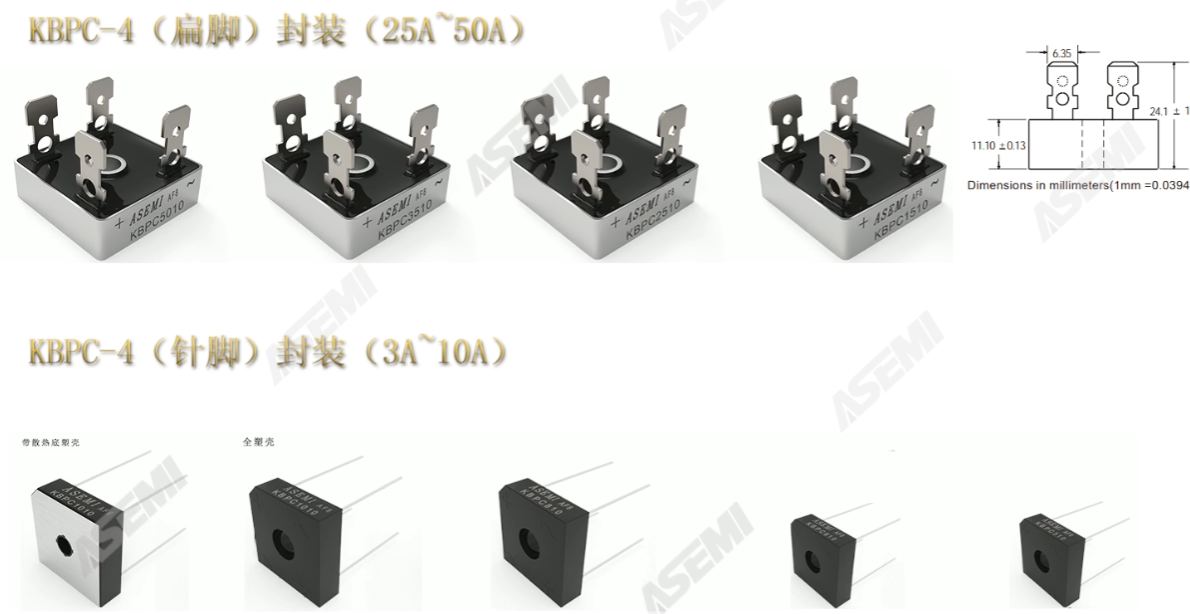

单相整流桥方桥封装类型：KBPC-4（扁脚）、KBPC-4（针脚）、KBPCW-4、GBPCW-4、D-34、GBPC-4、SVB-4、等系列。

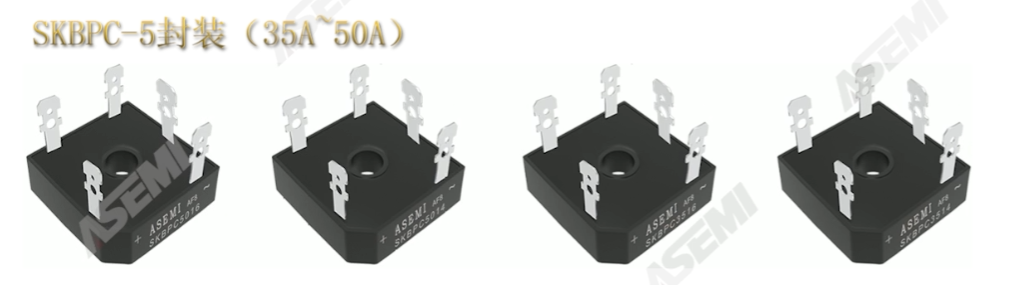

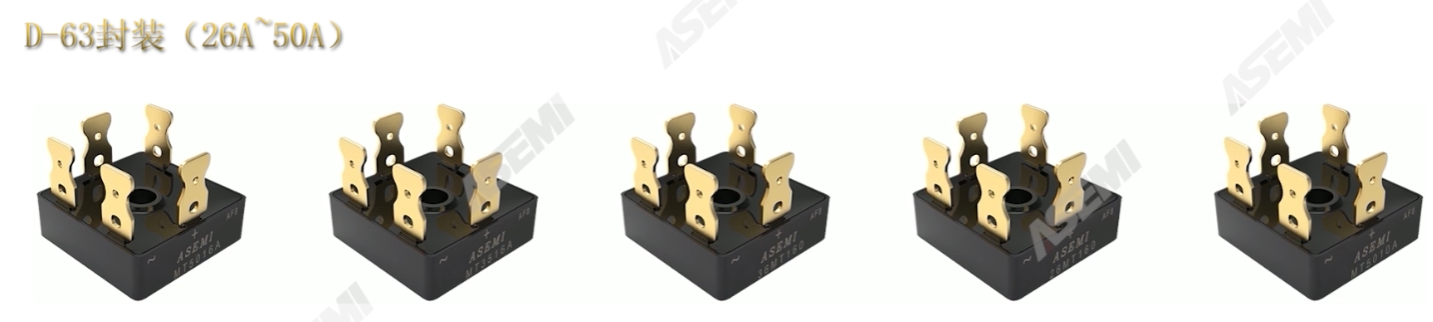

三相整流桥方桥封装类型：SKBPC-5、D-63等系列。
以上常规整流桥均可用这个方法测试其好坏。
