该如何辨别共阴二极管与共阳二极管呢？ASEMI工程师给大家分享三步快速简单辨别法：
1、看产品型号命名法
2、看产品丝印极性符号法
3、用万能表测量共用脚极性法
ASEMI工程师带大家从外观丝印到内部电性测量，逐步区分这两类二极管~
第一步，让我们二极管的产品型号命名来区分共阴二极管还是共阳二极管：

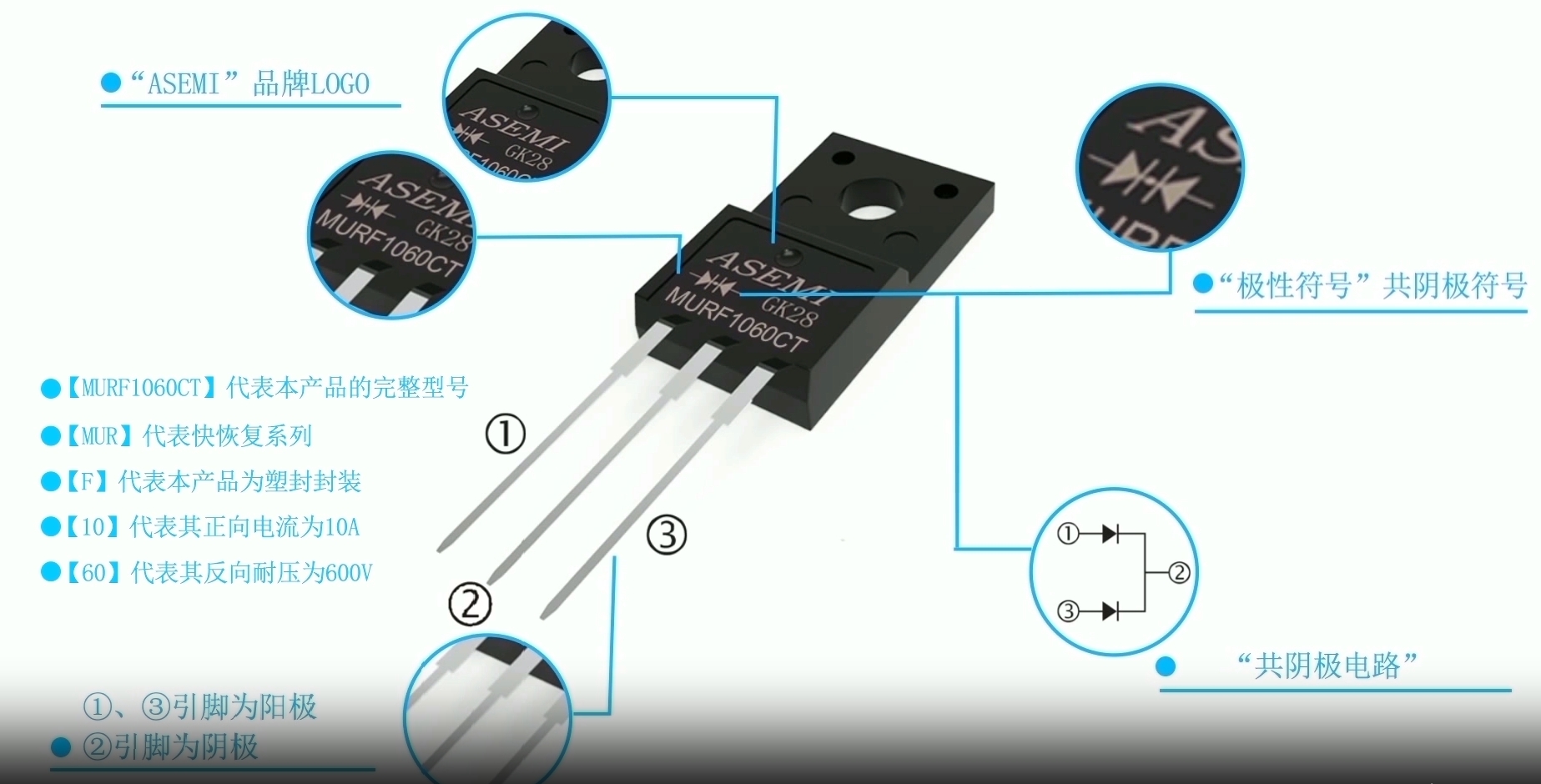

① MURF1060CT共阴二极管详解：
ASEMI：品牌的logo
MURF1060CT：产品的完整型号
MUR：代表是快恢复系列
F：代表本产品是塑封封装
10：代表正向电流为10A
60：代表其反向耐压为600V
CT：一般代表共阴二极管的尾缀
其中，二极管的1、3脚为阳极，2脚为阴极

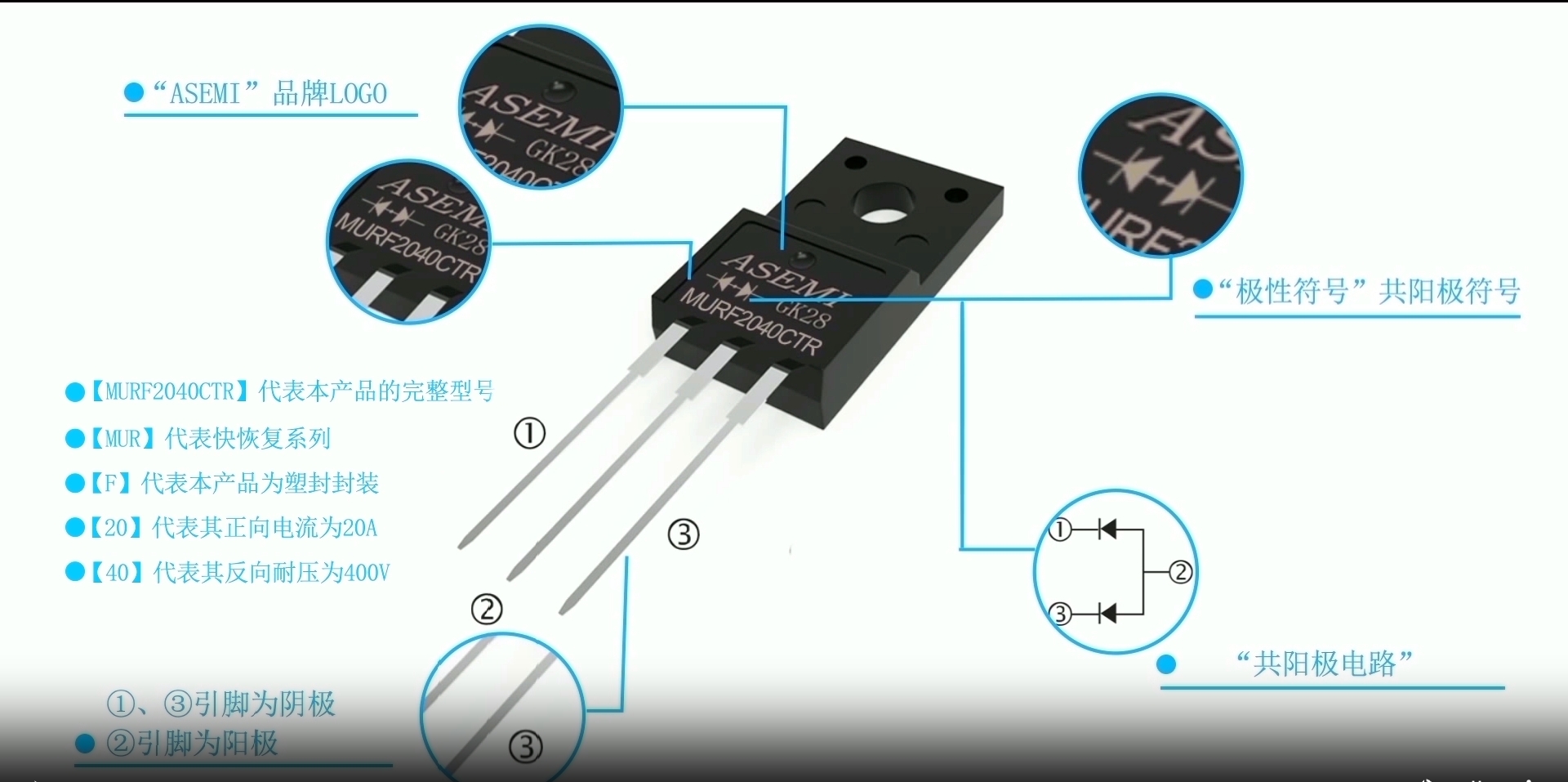

② MURF2040CTR共阳二极管详解：
ASEMI：品牌的logo
MURF2040CTR：产品的完成型号
MUR：代表是快恢复系列
F：代表本产品是塑封封装
20：代表正向电流为20A
40：代表其反向耐压为400V
CTR：代表共阳二极管的尾缀
其中，1、3脚为阴极，2脚为阳极。
第二步：让我们从“极性符号”和“极性电路”的图标上来快速区分，是共阴二极管还是共阳二极管。

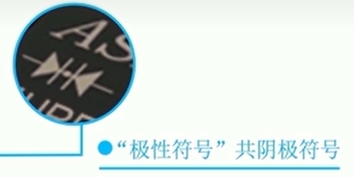

①在MURF1060CT这个产品中，二极管符号的箭头都指向中间，表示中间为共阴极。即在电路图中，1、3脚的电路箭头指向2脚，这就表示2脚为共阴极。

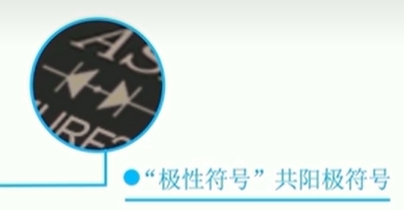

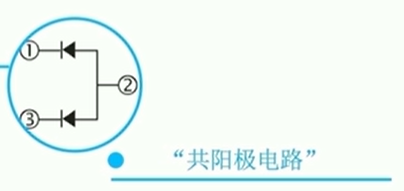

②在MURF2040CTR这个产品中，二极管符号的箭头都指向外侧，表示该二极管为共阳极极。即在极性电路图中，2脚电路箭头分别指向1、3脚，这就表示2脚为共阳极。
第三步，除了通过产品丝印快速区分外，我们还可以通过万用表测量对产品电性的测量，来区分二极管是共阴还是共阳二极管~
①将万用表打到二极管档位，固定红表笔接二极管的输出1脚，用黑笔接二极管的输出2脚，会出现：
如是共阴极二极管，此时万用表显示通过电流量，二极管内部处于导通状态；
如是共阳极二极管，此时万用表显示读数为无穷大，二极管处于截止状态。
②调换两只表笔的位置，重复上述操作：
如是共阴极二极管，此时二极管内部应处于截止，万用表显示无穷大；
如是共阳极二极管，此时二极管内部应处于导通状态。
③固定红表笔接二极管的输出3脚，用黑笔接二极管的输出2脚，
如是共阴极二极管，此时万用表显示通过电流量，二极管内部处于导通状态；
如是共阳极二极管，此时万用表显示读数为无穷大，二极管处于截止状态。
④反接表笔，重复上述操作，此时显示读数为无穷大，二极管处于截如是共阴极二极管，此时二极管内部应处于截止，万用表显示无穷大；
如是共阳极二极管，此时二极管内部应处于导通状态。
最后，根据上述测定，结合二极管具有单向导通反向截止的特点，我们可以判断测定的二极管为共阴/共阳二极管。
