半波与全波整流桥的原理图

看了那么多半波、全波、桥式等整流桥电路图，你知道他们都有哪些特点，又是如何去区分的吗?ASEMI工程师给你总结

半波、全波与桥式整流的特点

什么是单相半波整流?桥式整流与全波整流的区别在哪里，桥式整流桥与全波整流的输出波形是一样的，但是他们的结构又有不同

01 单相半波整流

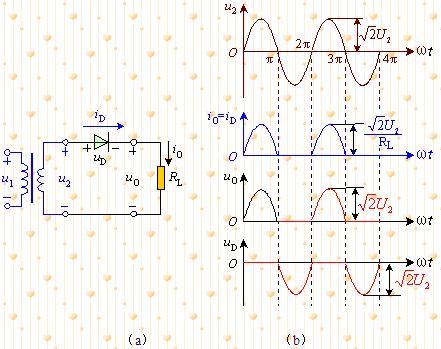

利用二极管的单向导电性，在变压器副边电压U2为正的半个周期内，二极管正向偏置，处于导通状态，负载RL上得到半个周期的直流脉动电压和电流;而在U2为负的半个周期内，二极管反向偏置，处于关断状态，电流基本上等于零.由于二极管的单向导电作用，将变压器副边的交流电压变换成为负载 两端的单向脉动电压，达到整流目的，其波形如图1。因为这种电路只在交流电压的半个周期内才有电流流过负载，所以称为单相半波整流电路。

02 桥式与全波整流区别

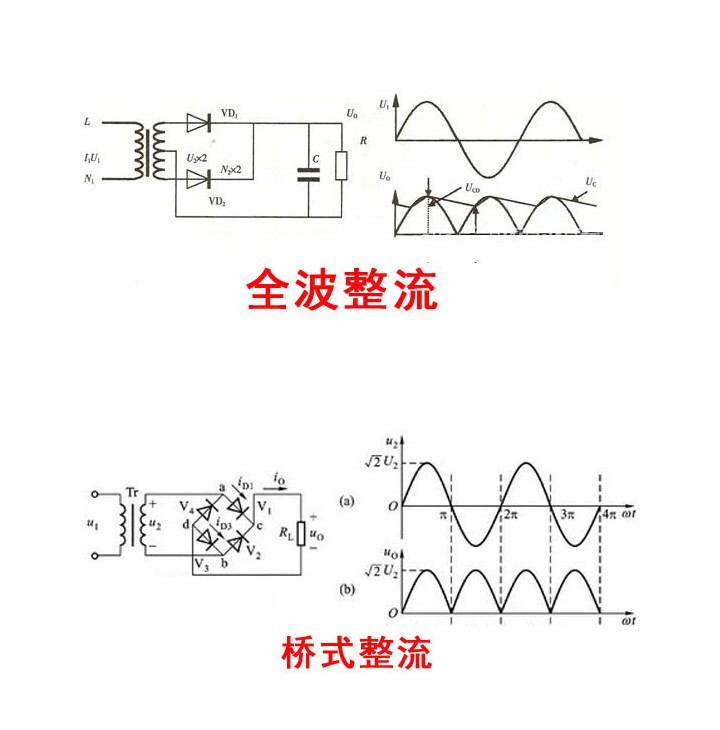

全波整流是由两个二极管组成，在两个二极管的中间有一个中心抽头作为两个二极管共同的输出(负极)，其波形图如左图右上方所示，而桥式整流结构及波形如左图中桥式整流所示：图中所示，桥式整流是由四个二极管以一对共阳一对共阳的方式组成的桥式结构，其整流输出波形如右图所示，从图中可以看出全波整流和桥式整流在整流输出上的作用是一样，转化率上也是相同的，理论上都可以把交流转变成直流，但是它二者的内部结构是不一样的，桥式整流在芯片的使用数量上是全波整流的两倍，那这是不是说明桥式整流的使用成本是全波整流的两部呢，实际不然，桥式整流的不仅在成本上要远低于全波整流，而且对芯片的耐压要求也比全波整流要低，上面有提到过，全波整流需要一个中心抽头，来作为输出，相对于桥式整流的四个二极管来说，这个中心抽头制造麻烦，而且成本较高，而从它们的工作原理上我们也可以看出，全波整流内部的二极管，其反向耐压是桥式整流耐压的两倍，所以在实际应用当中桥式整流的应用比全波整流要广泛得多。

03 单相半波、全波和桥式特点

单相半波整流电路的特点：(1)电路简单，使用器件少。(2)无滤波电路时，整流电压的直流分量较小，Vo=0.45V2 (3)整流电压的脉动较大。(4)变压器的利用率低。

单相全波整流电路的特点：

(1)使用的整流器件较半波整流时多一倍。

(2)整流电压脉动较小，比半波整流小一半。无滤波电路时的输出电压Vo=0.9V2。

(3)变压器的利用率比半波整流时高。

(4)变压器二次绕组需中心抽头。

(5)整流器件所承受的反向电压较高。

单相桥式整流电路的特点：

(1)使用的整流器件较全波整流时多一倍。

(2)整流电压脉动与全波整流相同。

(3)每个器件所承受的反向电压为电源电压峰值

(4)变压器利用率较全波整流电路高
