整流桥过电流保护电路图解及交流侧电压

原理应用

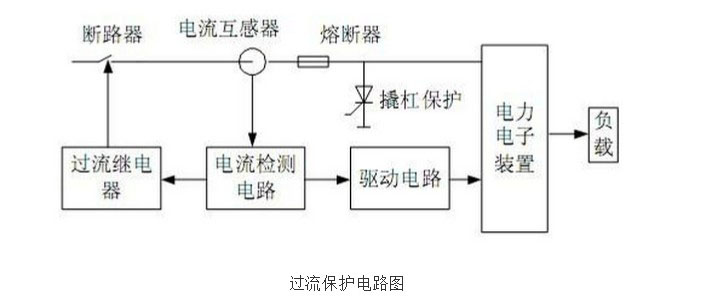

整流桥过流保护

整流桥交流断路保护

整流桥的交流断路器保护是通过电流互感器获取交流回路的电流值，然后来控制交流电流继电器，当交流电流超过整定值时，过流继电器动作使得与交流电源连接的交流断路器断开，切除故障电流。

应当注意过流继电器的整定值一般要小于电力电子器件所允许的峰值电流瞬时值，否则如果电流达到了器件的峰值电流过流继电器才动作，由于器件耐受过电流的时间极短，在继电器和断路器动作期间电力电子器件可能就已经损坏。

整流桥电路当中，来自电流互感器的信号还可作用于驱动电路，当电流超过整定值时，将所有驱动信号的输出封锁，全控型器件会由于得不到驱动信号而立即阻断，过电流随之消失;半控型器件晶闸管在封锁住触发脉冲后，未导通的晶闸管不再导通，而已导通的晶闸管由于电感的储能器件不会立即关断，但经一定的时间后，电流衰减到 0，器件关断。这种保护方式由电子电路来实现，又叫做电子保护。

交流侧过电压

整流桥变压器一般为降压型，即电源电压u高于变压器次级电压。

电源开关断开时，初、次级绕组均无电压，绕组间分布电容电压也为0，当电源合闸时，由于电容两端电压不能突变，电源电压通过电容加在变压器次级，使得变压器次级电压超出正常值，它所连接的电力电子设备将受到过电压的冲击。

在进行电源拉闸断电是也会造成过电压，在通电的状态将电源开关断开使激磁电流从一定得数值迅速下降到0，由于激磁电感的作用电流的剧烈变化将产生较大的感应电压，因为电压为Ldi/dt，在电感一定得情况下，电流的变换越大，产生的过电压也越大。

这个电压的大小与拉闸瞬间电流的参数值有关，在正弦电流的峰值时断开电源，产生的di/dt会达到高峰，过电压也就越大。可见，合闸时出现的过电压和拉闸时出现的过电压其产生的机理是完全不同的。

在电力电子设备的负载电路一般都为电感性，如果在电流较大时突然切除负载，电路中会出现过电压，熔断器的熔断也会产生过电压。

另外电力电子器件的换相也会使电流迅速变化，从而产生过电压。上述过电压都发生在电路正常工作地状态，一般叫做操作过电压。
