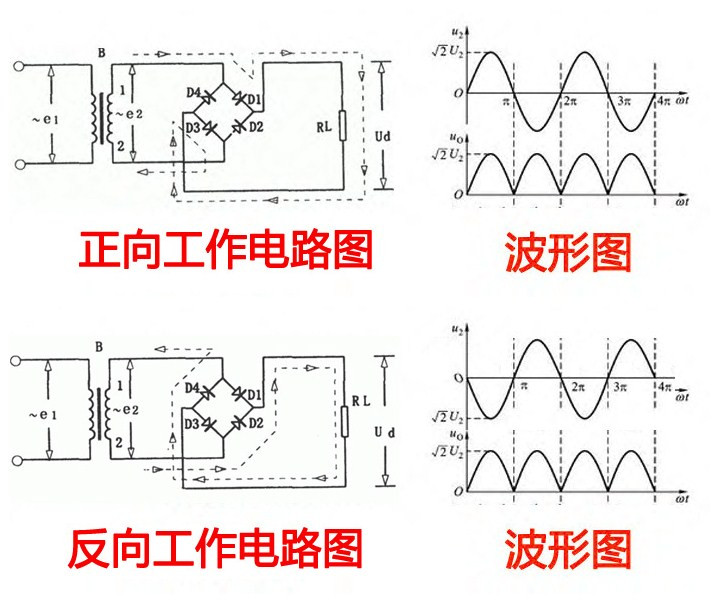

单相整流桥电路图

上图所示，是输入电流为正向时，D1,D3工作，整流桥的输出波形，从它的输出波形图中可以看出，在这一方向时刻，整流桥负半轴的电流通过整流桥后都变为正半轴，这是它正向的一个工作电路图，下图所示，为反向时它的工作电路图反向工作时，D2和D4工作，整流桥依然可以把负半轴的电流变为正半轴，右图当中是它的波形输出图，这样讲解之后，单相整流桥电路图是不是很容易理解了呢？

三相整流桥电路图原理

全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反。当功率进一步增加或由于其他原因要求多相整流时，三相整流电路就被提了出来

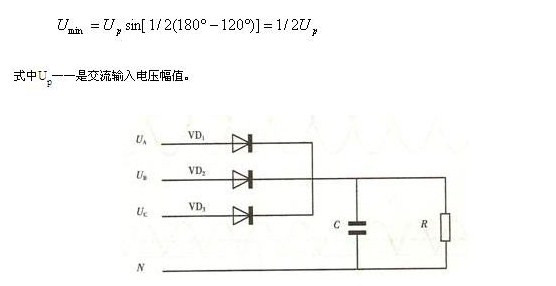

图1所示就是三相半波整流电路原理图。在这个电路中,三相中的每一相都和单独形成了半波整流电路，其整流出的三个电压半波在时间上依次相差叠加，并且整流输出波形不过点，其低点电压。并且在一个周期中有三个宽度为120度的整流半波。因此它的滤波电容器的容量可以比单相半波整流和单相全波整流时的电容量都小。

三相桥式（全波）整流滤波

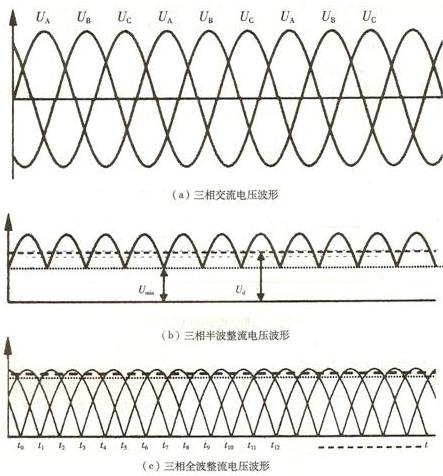

图2所示是三相桥式全波整流电路原理图。图3是它们的整流波形图。图3（a）是三相交流电压波形；图3（b）是三相半波整流电压波形图；图3（C）是三相全波整流电压波形图。在输出波形图中，N粗平直虚线是整流滤波后的平均输出电压值，虚线以下和各正弦波的交点以上（细虚线以上）的小脉动波是整流后未经滤波的输出电压波形。
