摘要：开关电源需要做雷击浪涌试验，所以一般整流桥都选择1000V的整流桥...

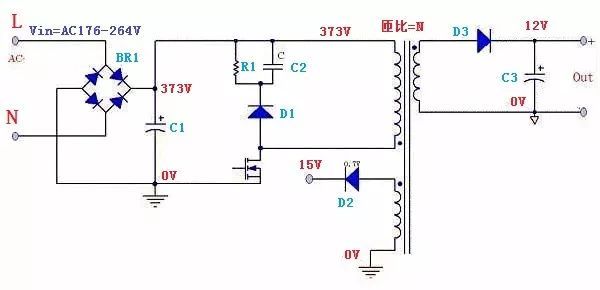

在测试和计算之前首先设定一下，电路图设计如上，主要参数如下：
输入电压：Vin=AC176-264V
输出电压：Vout=12V
Vcc电压：Vcc=15V
变压器匝比：N
下面对图片中的整流桥元器件进行应力计算。

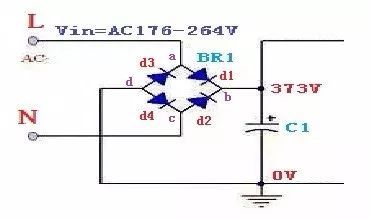

整流桥如上图体内由4个二极管构成：d1，d2，d3，d4。应恶劣的情况下是在输入电压max的时候，即，Vin=264Vac。

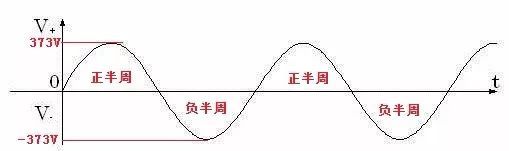

所以C1上两端的电压373V。输入电压波形如下图
当输入电压处于正半周时，BR1体内二极管d1和d4导通不承受高电压，d2和d3截止承受的高电压，d2电压应力为b点电位减去c点电位，d3电压应力为a点电位减去d点电位。
正半周a、b、c、d点的电位相对于大电容地分别为：373V、373V、0V、0V
d2应力=b-c=373V-0V=373V
d3应力=a-d=373V-0V=373V
输入电压进入负半周时同理可得d1和d4的应力为373V。即电路中整流桥的工作应力为373V
由于开关电源需要做雷击浪涌试验，所以一般整流桥都选择1000V的整流桥。
